Ce face ca un filtru cu cartuș pliat cu puls personalizat să merite investiția?

Cum se schimbă curățarea cu jet cu puls Ce trebuie să facă un filtru

Curățarea cu jet de impulsuri este un mod de operare solicitant. O explozie scurtă de aer comprimat este direcționată în partea curată a filtrului, provocând îndoirea pliurilor și eliberând turta de praf care s-a acumulat pe partea murdară. Acest ciclu se repetă de sute de ori pe zi. Prin urmare, mediile filtrante trebuie să reziste la solicitări mecanice repetate, menținând în același timp eficiența de filtrare.

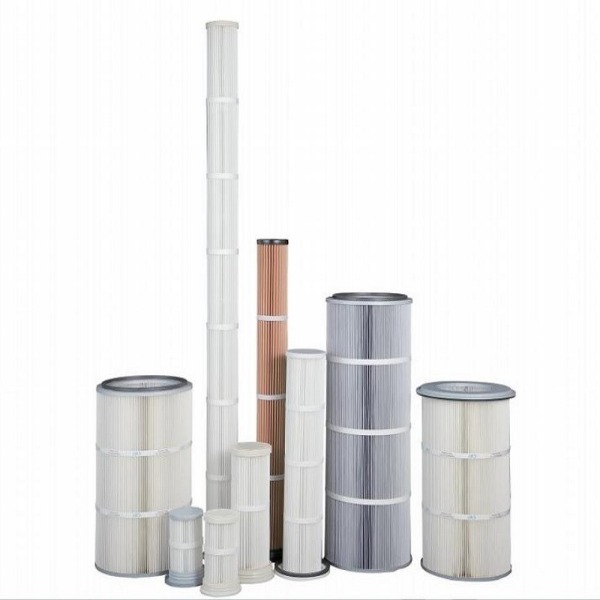

Geometria cartuşului plisat este deosebit de potrivită pentru acest mediu, deoarece include o suprafaţă mare într-o amprentă compactă. Pliurile creează canale care distribuie energia pulsului mai uniform decât un sac plat, iar construcția rigidă elimină necesitatea unei cuști interioare. Îndepărtarea cuștii elimină un punct de defecțiune comun: abraziunea care apare atunci când țesătura sacului se freacă de structurile metalice de susținere.

Principalele diferențe mecanice dintre pungi și cartușe plisate

Mediile plisate oferă de patru până la șase ori suprafața de filtrare a unui sac standard în același volum de carcasă.

Fără cușcă înseamnă că nu există uzură inferioară și nicio coroziune a cuștii care contribuie la defectarea prematură.

Energia pulsului este distribuită mai degrabă într-un pachet cu pliuri autoportant decât într-un tub de material flexibil.

Capacele și flanșele cartușului pot fi prelucrate pentru a se potrivi cu foile tubulare existente fără modificarea carcasei.

De ce dimensiunile personalizate nu sunt un lux, ci o cerință

Carcasele colectoarelor de praf sunt rareori interschimbabile. O unitate instalată într-o fabrică de ciment în 1998 poate avea o foaie de tub cu un cerc de șuruburi care nu se mai potrivește cu nicio ofertă actuală de catalog. O unitate farmaceutică poate necesita un cartuş care se potriveşte cu o carcasă din oţel inoxidabil cu un finisaj sanitar specific. Un atelier de prelucrare a metalelor poate avea nevoie de un cartuș scurt și lat pentru a se potrivi unui colector cu profil redus care a fost fabricat la comandă la fața locului.

Când un cartuş standard este forţat într-o carcasă nestandard, se întâmplă mai multe lucruri. Garnitura poate să nu se așeze corect, permițând prafului să ocolească filtrul. Este posibil ca cartuşul să nu activeze corect jetul de puls venturi, reducând eficienţa curăţării. Suprafața de filtrare disponibilă poate fi mai mică decât o necesită sistemul, ceea ce face ca ventilatorul să funcționeze mai greu și scăderea presiunii să crească.

Dimensiuni critice care trebuie personalizate

Selecția suportului: potrivirea materialului la condițiile de funcționare

Suportul este inima oricărui cartuș filtrant. Un cartuș care funcționează bine într-un cuptor de ciment poate eșua rapid într-un uscător chimic. Diferența constă în chimia fibrelor, tratamentul suprafeței și modul în care suportul este pliat și finisat.

Tipuri obișnuite de suporturi media și plicuri operaționale ale acestora

Selecția media implică și finisarea. Suprafețele stricate, calandrate sau acoperite cu PTFE modifică modul în care praful se eliberează din pliuri. În aplicațiile în care praful este uleios sau higroscopic, o membrană poate fi esențială. În aplicațiile abrazive, poate fi necesar un mediu cu greutate mai mare sau o bandă de protecție.

Cum plierea personalizată optimizează căderea de presiune și utilizarea energiei

Presiunea diferențială, adesea abreviată ca DP, este cel mai util indicator al performanței filtrului și al costului energiei. Fiecare unitate de DP reprezintă rezistența pe care ventilatorul trebuie să o depășească. Într-un colector de praf tipic cu jet de impulsuri, ventilatorul reprezintă cea mai mare parte a consumului electric. Reducerea DP chiar și cu o marjă mică poate produce economii măsurabile pe parcursul unui an de funcționare continuă.

Plierea personalizată afectează DP în mai multe moduri. Adâncimea pliurilor, distanța dintre pliuri și permeabilitatea suportului determină cât de ușor trece aerul prin cartus. Un cartuş cu prea puţine pliuri are viteză frontală mare şi DP mare. Un cartuş cu prea multe pliuri poate strânge prea strâns praful, provocând poduri şi curăţare incompletă.

Datele de teren din proiectele de înlocuire arată în mod consecvent că un cartuş pliat personalizat specificat în mod corespunzător poate reduce DP de operare cu treizeci până la cincizeci la sută în comparaţie cu pungile uzate sau cu cartuşele nepotrivite. Cifra exactă depinde de încărcarea de praf, de ciclul de curățare și de mediul selectat.

Industrii în care cartușele personalizate rezolvă probleme specifice

Diferitele industrii prezintă provocări diferite. Un cartuș care funcționează bine într-unul poate eșua în altul. Următoarele secțiuni descriu aplicațiile comune și caracteristicile personalizate care contează cel mai mult.

Colectare de ciment și praf minier

Praful de ciment este abraziv și alcalin. Tinde să se împacheteze strâns și să reziste la eliberare în timpul curățării cu impulsuri. Un cartuş personalizat pentru acest mediu utilizează de obicei un mediu de poliester mai greu, cu o suprafaţă strivită, pliuri mai adânci pentru a reduce viteza feţei şi un design robust al capacului de capăt care rezistă la abraziunea de la intrarea prafului.

Prelucrarea chimică și incinerarea deșeurilor

Procesele chimice produc adesea particule acide sau corozive. Media PPS este o alegere comună, deoarece rezistă la hidroliză și atacul acidului mai bine decât poliesterul. În cazul incinerării deșeurilor, urme de acid clorhidric și oxizi de sulf pot degrada rapid mediile de filtrare. Un cartus personalizat cu suport PPS și o membrană de protecție poate prelungi semnificativ durata de viață.

Producție alimentară și farmaceutică

În aceste industrii, eficiența filtrării și curățarea sunt primordiale. Mediile din nanofibră captează particule submicronice pe care mediile standard le pot trece. Construcția cartușului trebuie, de asemenea, să evite crăpăturile în care ar putea adăposti bacteriile. Sunt adesea necesare capace de capăt personalizate cu tranziții netede și finisaje sanitare.

Prelucrarea metalelor și extracția fumului de sudare

Fumul de sudare este fin, lipicios și adesea conține oxizi de metal. Cartușele standard pot orbi rapid. Un cartus personalizat cu o membrană PTFE și o geometrie pliată optimizată pentru eliberarea pulsului poate menține fluxul de aer și poate extinde intervalul dintre înlocuiri.

Cum să specificați un cartus personalizat fără a plăti în exces

Personalizat nu înseamnă automat scump. Costul unui cartus personalizat este determinat de suport, hardware, scule și cantitatea de comandă. Pentru multe aplicații, prețul superior față de un cartus standard este modest, iar economiile de energie și frecvența de înlocuire recuperează rapid diferența.

Informații de adunat înainte de a solicita o cotație

Dimensiunile filtrului existente sau un desen al foii tubulare și al carcasei.

Interval de temperatură de funcționare, inclusiv vârfuri.

Compoziția și concentrația prafului.

Presiune diferențială curentă și ciclu de curățare.

Presiunea aerului comprimat și durata pulsului.

Eficiența de filtrare necesară sau limita de emisie.

Cantitatea anuală și programul de livrare dorit.

Furnizarea acestor informații permite producătorului filtrului să recomande mediile potrivite, geometria pliurilor și hardware-ul fără presupuneri. De asemenea, reduce riscul unei greșeli costisitoare.

Verificări de calitate care separă un cartuş bun de o răspundere

Nu toate cartușele personalizate sunt construite la același standard. Un cartuş care arată corect la exterior se poate defecta prematur dacă pliurile nu sunt sigilate corespunzător, dacă suportul este deteriorat în timpul plierii sau dacă capacele de capăt nu sunt lipite corect.

Pași cheie de control al calității

Inspecția suportului pentru găuri, puncte subțiri și greutate inconsecventă.

Verificarea numărului de pliuri și a adâncimii pliurilor în raport cu specificațiile.

Testarea integrității legăturii capacului de capăt.

Verificarea dimensională a flanșelor și etanșărilor.

Testarea permeabilității la aer pe cartușele finite.

Ambalaj care protejează pliurile în timpul transportului.

Un furnizor care poate documenta acești pași are mai multe șanse să livreze un cartus care funcționează conform așteptărilor. Solicitați rapoarte de testare sau cartușe de probă înainte de a efectua o comandă mare.

Compatibilitate cu înlocuirea: extinderea duratei de viață a echipamentelor existente

Mulți colectori de praf industrial rămân în funcțiune de zeci de ani. Este posibil ca producătorul echipamentului original să nu mai suporte filtrul sau piesele de schimb pot fi scumpe și lent să ajungă. Un cartus personalizat poate fi proiectat pentru a se potrivi cu carcasa existenta si pentru a se potrivi sau depasi performanta originala de filtrare.

Această abordare este deosebit de valoroasă atunci când filtrul original este un sac și operatorul dorește să treacă la un cartuș plisat. Conversia necesită adesea un adaptor personalizat sau o nouă foaie de tuburi, dar rezultatul este un sistem cu o zonă de filtrare mai mare, un DP mai mic și un consum mai mic de aer comprimat.

Factoruli de luat în considerare la înlocuirea pungilor cu cartușe

Greșeli frecvente la comandarea filtrelor personalizate

Chiar și echipele de întreținere cu experiență pot face greșeli atunci când specifică cartușe personalizate. Cele mai frecvente erori nu sunt tehnice, ci procedurale.

Greșeala 1: Măsurarea numai a filtrului vechi

Este posibil ca vechiul filtru să se fi distorsionat în timpul service-ului. Măsurarea unui cartuş folosit poate introduce erori. Este mai bine să măsurați direct carcasa și foaia tubulară sau să faceți referire la desenele echipamentului original dacă acestea sunt disponibile.

Greșeala 2: Ignorarea temperaturii de vârf

Un filtru care funcționează la 120 C în mod continuu poate vedea scurte excursii la 160 C în timpul unui proces perturbat. Dacă suportul este selectat numai pentru temperatură continuă, acesta poate eșua în timpul vârfului. Specificați întotdeauna atât temperaturile continue, cât și cele de vârf.

Greșeala 3: Alegerea media doar pe baza prețului

Mediile cel mai puțin costisitoare ar putea să nu fie cele mai economice pe durata de viață a filtrului. Un suport care orbește rapid sau eșuează devreme va costa mai mult în forță de muncă de înlocuire și timp de nefuncționare decât un suport cu preț mai mare care durează mai mult.

Greșeala 4: Trecerea cu vedere la sistemul de curățare

Un cartuş personalizat trebuie să funcţioneze cu sistemul existent de jet de impulsuri. Dacă presiunea pulsului este prea scăzută sau venturi este nepotrivit, chiar și un cartuş bine făcut nu se va curăța corespunzător. Sistemul de curățare trebuie revizuit ca parte a specificațiilor cartuşului.

Cum se evaluează un furnizor de filtre personalizate

Furnizorul este la fel de important ca și produsul. Un furnizor care înțelege sistemele de colectare a prafului poate ajuta la evitarea greșelilor costisitoare. Un furnizor care pur și simplu decupează suporturile la dimensiune poate livra un cartus care se potrivește, dar nu funcționează.

Întrebări de adresat unui potențial furnizor

Puteți furniza date de testare pentru aplicații similare?

Care este procesul dvs. de verificare a dimensiunilor?

Cum gestionați selecția suporturilor pentru praful corosiv sau la temperaturi ridicate?

Puteți furniza referințe din industrii similare?

Care este timpul dvs. de livrare pentru cartușe personalizate?

Oferiți cartușe de probă pentru evaluare?

Un furnizor care răspunde clar la aceste întrebări și furnizează documentație are mai multe șanse să livreze un filtru personalizat de succes.

Întrebări frecvente

Î1: Puteți fabrica cartușe pentru a se potrivi cu dimensiunile mele existente?

Da. Cartușele personalizate sunt fabricate la dimensiunile carcasei existente și ale foii tubulare. Furnizați un desen sau măsurători precise ale foii tubulare, interiorul carcasei și locația venturii cu jet de impuls. Cartușul va fi construit pentru a se potrivi fără modificări la carcasă.

Î2: Care este cantitatea minimă de comandă pentru filtrele cu cartuş pliate personalizate?

Cantitățile minime de comandă variază în funcție de tipul suportului și complexitatea hardware. Pentru multe configurații personalizate, o comandă de probă mică poate fi produsă înainte de o serie de producție mai mare. Discutați cerințele dumneavoastră cu furnizorul pentru a determina cea mai economică abordare.

Î3: Cum aleg mediul potrivit pentru sistemul meu cu jet de impuls?

Selectarea suportului depinde de temperatură, chimia prafului, abraziune și umiditate. Poliesterul este potrivit pentru praful general de până la 130 C. PPS se ocupă de acizi și temperaturi mai ridicate de până la 176 C. Aramida este utilizată pentru aplicații la temperaturi înalte de până la 200 C. Opțiunile cu membrană PTFE și nanofibre îmbunătățesc eficiența de eliberare și captare a prafului fin sau lipicios.

Î4: Va reduce un cartuş personalizat consumul meu de aer comprimat?

În multe cazuri, da. Un cartuș plisat cu geometrie optimizată a pliului și medii adecvate poate menține o presiune diferențială mai mică, ceea ce înseamnă că sistemul cu jet de impulsuri nu trebuie să tragă atât de des sau de atât de mult. Reducerea exactă depinde de aplicare și de starea sistemului de curățare existent.

Î5: Cât durează să primiți o comandă de cartuș personalizat?

Timpul de livrare depinde de disponibilitatea suportului, fabricarea hardware-ului și cantitatea comenzii. O comandă personalizată tipică poate dura câteva săptămâni de la aprobarea desenelor până la expediere. Opțiuni urgente pot fi disponibile pentru înlocuiri urgente.

Î6: Cartușele personalizate pot înlocui pungile dintr-un colector de praf existent?

Da, dar conversia necesită o evaluare atentă. Carcasa trebuie să aibă suficient spațiu pentru cartuş. Este posibil ca sistemul cu jet de impulsuri să necesite ajustare. Buncărul și evacuarea prafului pot necesita modificări. Un furnizor cu experiență în conversiile sac-la-cartuș poate ghida procesul.
