Producția de cocs reprezintă un proces critic în operațiunile industriale moderne, transformând cărbunele brut în cocs de înaltă calitate, utilizat în producția de oțel și în alte industrii grele. Cu toate acestea, etapa de uscare a cocsului prezintă o provocare semnificativă de mediu și operațională: generarea de gaze de ardere la temperatură înaltă încărcate cu particule fine și poluanți chimici.
În timpul procesului de uscare a cocsului, temperaturile pot depăși 200 de grade Celsius, iar fluxurile de evacuare transportă cantități substanțiale de particule de praf, compuși de sulf și compuși organici volatili. Fără un tratament adecvat, aceste emisii creează mai multe probleme: nerespectarea reglementărilor, coroziunea echipamentelor, riscurile pentru sănătatea lucrătorilor și contaminarea mediului. Metodele tradiționale de filtrare uscată se dovedesc adesea inadecvate pentru gestionarea volumului și complexității contaminanților prezenți în evacuarea de uscare a cocsului.
Aici este modern epurator umed tehnologia apare ca soluție standard în industrie, oferind îndepărtarea prafului, răcirea gazului și absorbția chimică într-un singur sistem integrat.
A epurator umed funcționează prin contact direct între fluxurile de gaz contaminate și mediile lichide de pulverizare, de obicei apă sau soluții chimice. În aplicațiile de uscare a cocsului, scruberul captează particulele prin mecanisme de impact și interceptare, în același timp răcind gazele de ardere și absorbind poluanții gazoși.
Procesul funcționează în etape distincte: gazele de ardere fierbinți intră în camera de spălare, unde duzele de pulverizare atomizează lichidul în picături fine. Aceste picături se ciocnesc cu particulele de praf, captându-le eficient prin aderență. Amestecul lichid-particule se deplasează apoi într-o cameră de separare unde elementele de gravitate și dezaburire îndepărtează picăturile antrenate înainte ca gazul curat să iasă din sistem.
Răcirea simultană a gazelor la temperatură înaltă, reducând stresul termic pe echipamentele din aval
Eficiență îmbunătățită de colectare a particulelor fine care ar pătrunde în filtrele uscate
Capacitate integrată de absorbție chimică a dioxidului de sulf și a altor gaze acide
Generare redusă de deșeuri în comparație cu eliminarea filtrului cu saci
Funcționare continuă fără timp de oprire a înlocuirii filtrului
Umidificarea naturală a fluxului de evacuare, îmbunătățind vizibilitatea și reducând reantrenarea prafului

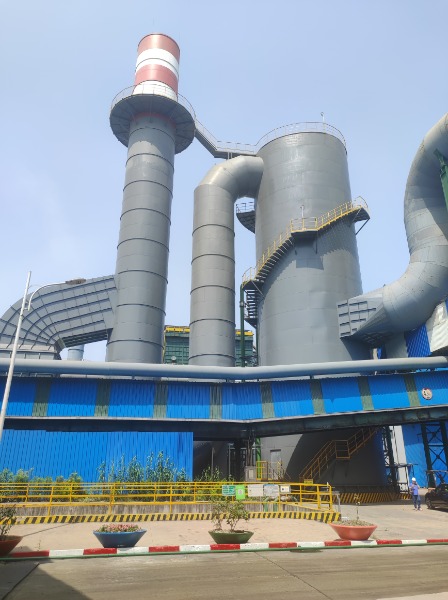

O instalație completă de spălare umedă pentru uscarea cocsului include mai multe componente critice care lucrează în armonie integrată:
| Componentă | Funcția | Specificații critice |
|---|---|---|
| Conducte de admisie gaz | Canalizează evacuarea fierbinte din tamburul de uscare | Oțel rezistent la căldură, menține viteza gazului |
| Camera de pulverizare | Zona de contact primară pentru interacțiunea gaz-lichid | Matrice de duze multiple, timp de rezidență 5-10 secunde |
| Secția dezaburire | Îndepărtează picăturile de lichid antrenate | Design chevron sau cu plasă, scăderea presiunii monitorizată |
| Bazin de colectare și sistem de circulație | Stochează și recirculează lichidul de spălare | Purgere continuă pentru îndepărtarea solidelor, alimentare cu apă de machiaj |
| Ventilator cu tiraj indus | Depășește căderile de presiune din sistem | Variator de frecvență pentru controlul debitului |
Diagrama de mai sus ilustrează ciclul operațional complet al unui sistem de epurare umedă cu uscare a cocsului, de la admisia de evacuare contaminată până la descărcarea de gaze curate și gestionarea solidelor.
Modern epurator umed sistemele realizează o eficiență excepțională de colectare pe întregul spectru de dimensiuni ale particulelor întâlnite în operațiunile de uscare a cocsului:
Reducerea totală a prafului: 95-99% din particulele de intrare captate
Captarea particulelor fine (0,5-5 microni): 85-95% eficienta prin mecanisme de impact
Îndepărtarea particulelor grosiere (peste 10 microni): Rată de captare mai mare de 99%.
Concentrația de praf la ieșire: de obicei 20-50 mg/metru cub, mult sub limitele de reglementare
Menținerea eficienței colectării în condiții tranzitorii de temperatură ridicată
Dincolo de îndepărtarea fizică a prafului, scruberele umede integrează capabilități de absorbție chimică esențiale pentru controlul cuprinzător al emisiilor:
| Poluant | Concentrația tipică la intrare | Îndepărtarea Efficiency | Nivelul de ieșire |
|---|---|---|---|
| Dioxid de sulf | 200-400 ppm | 90-98% | 5-40 ppm |
| Hidrogen sulfurat | 10-50 ppm | 85-95% | 1-8 ppm |
| amoniac | 50-150 ppm | 75-85% | 10-40 ppm |
| Compuși organici volatili | 100-300 ppm | 50-75% | 25-150 ppm |
Temperaturile ridicate de intrare tipice pentru evacuarea uscării cocsului (150-250 grade Celsius) necesită abordări de proiectare specializate. Pulverizarea directă cu apă ar crea o răcire prin evaporare excesivă și generarea de abur, potențial copleșind echipamentele de dezaburire. Instalațiile profesionale folosesc strategii de răcire în etape:
Schimb indirect de căldură în conductele de admisie pentru a pre-răci gazul înainte de intrarea în scruber
Rate controlate de injectare a apei de pulverizare care se potrivesc cu capacitatea de răcire prin evaporare
Sisteme de recuperare a condensului de abur pentru a minimiza consumul de apă și căldura reziduală
Gestionarea temperaturii de saturație pentru a preveni formarea condensului în conductele din aval
Combinația de temperaturi ridicate, componente de gaz acide și uzură mecanică necesită o selecție atentă a materialului în întregul sistem. Construcția din oțel inoxidabil de calitate industrială, căptușelile de protecție din cauciuc în camerele de pulverizare și acoperirile rezistente la substanțe chimice pe elementele structurale previn degradarea prematură și mențin fiabilitatea operațională pe o durată de viață extinsă.
Funcționarea continuă necesită protocoale cuprinzătoare de gestionare a apei. Solidele sedimentate trebuie îndepărtate în mod continuu prin sisteme dedicate de debit, în timp ce compoziția chimică a apei de completare necesită monitorizare pentru a preveni formarea depunerilor în duzele de pulverizare și suprafețele schimbătoarelor de căldură. Instalațiile obișnuite încorporează sisteme automate de control al pH-ului care utilizează nămol de var sau sodă caustică pentru a optimiza eficiența absorbției și pentru a proteja echipamentul împotriva coroziunii.
Dimensiunea ventilatorului sistemului depinde în mod critic de calculul precis al căderii de presiune pentru toate componentele. Căderile tipice de presiune de funcționare variază de la 40 la 80 de milimetri de coloană de apă, necesitând ventilatoare cu frecvență variabilă dimensionate corespunzător, cu capacitate de rezervă pentru condiții de urgență. Designul secțiunii de dezaburire influențează în mod semnificativ rezistența generală a sistemului, necesitând o selecție atentă între plăcuțele chevron, plasă și alte tehnologii de dezaburire.
Integrarea cu succes a scruberelor umede necesită o coordonare atentă cu infrastructura existentă de uscare a cocsului. Conexiunea conductelor de evacuare trebuie să găzduiască caracteristicile de dilatare termică, izolarea vibrațiilor previne transmiterea vibrațiilor ventilatorului către structurile instalației, iar plasarea ventilatorului de tiraj indus optimizează modelele de curgere a gazului fără a crea contrapresiune pe tamburul de uscare.
Protocoalele de instalare trebuie să se alinieze cu reglementările locale privind calitatea aerului, standardele de siguranță la locul de muncă și cerințele de protecție a mediului. Majoritatea instalațiilor moderne de cocsificare trebuie să atingă emisii de particule sub 50 mg pe metru cub și concentrații de dioxid de sulf sub 400 ppm. Dimensionarea și funcționarea corectă a scrubberului umed asigură conformitatea consecventă fără a necesita echipament suplimentar de lustruire în aval.
Monitorizarea automată îmbunătățește fiabilitatea operațională și conformitatea cu mediul:
Sentirea temperaturii gazului de intrare cu reglare automată a ratei de pulverizare
Monitorizarea căderii de presiune în secțiunea de dezaburire pentru a indica nevoile de curățare
Măsurarea concentrației de praf de gaz la ieșire folosind opacitate continuă sau senzori de particule în timp real
Monitorizarea pH-ului rezervorului pentru optimizarea absorbției chimice
Măsurarea debitului de apă în circulație pentru a verifica funcționarea consecventă
Alarme vizuale și sonore pentru condiții anormale de funcționare
Dincolo de îndeplinirea cerințelor de reglementare, sistemele de epurare umedă oferă îmbunătățiri operaționale substanțiale instalațiilor de cocsificare. Răcirea simultană a gazelor de eșapament elimină nevoia de schimbătoare separate de recuperare a căldurii în multe aplicații, reducând cheltuielile de capital și complexitatea sistemului. Natura integrată a îndepărtării prafului și a absorbției chimice minimizează numărul de componente ale echipamentelor care necesită întreținere și înlocuire.
Analiza economiei scrubberului umed pe o perioadă operațională de 10 ani dezvăluie avantaje convingătoare în comparație cu tehnologiile alternative:
Consum mai mic de energie datorită dimensionării optimizate a ventilatorului și funcționării variatorului de frecvență
Cerințe reduse de stoc de piese de schimb cu mai puține componente specializate
Durată de viață extinsă a echipamentului prin managementul termic eficient și prevenirea coroziunii
Timp de nefuncționare minim pentru întreținere în comparație cu sistemele de filtrare cu saci sau cartuș care necesită schimbări periodice
Potențial de recuperare a produselor secundare sau reutilizare benefică a solidelor capturate
Dincolo de conformitatea cu reglementările, instalațiile de epurare umedă demonstrează un angajament real față de protecția mediului. Reducerea dramatică a emisiilor de praf atmosferic îmbunătățește calitatea aerului local, reduce costurile de întreținere asociate cu depunerea prafului pe echipamentele instalației și minimizează nevoia de restricții operaționale în timpul episoadelor cu poluare ridicată. Siguranța sporită a lucrătorilor rezultă din expunerea profesională mai mică la praf și vapori chimici periculoși.
În timp, depozitele de minerale și acumularea de particule pot reduce calitatea modelului de pulverizare, necesitând curățare periodică sau înlocuire. Protocoalele de inspecție regulate care identifică modificările în geometria pulverizării previn degradarea operațională înainte ca aceasta să afecteze eficiența colectării. Conținutul de minerale moi din apa de completare și condiționarea chimică adecvată a apei de recirculare prelungesc semnificativ durata de viață a duzei.
Acumularea de solide antrenate pe plăcuțele de dezaburire crește căderea de presiune a sistemului și poate limita în cele din urmă fluxul de gaz. Cele mai multe sisteme moderne încorporează sisteme automate de curățare care utilizează aer comprimat sau vibrații mecanice pentru a disloca solidele capturate. Inspecția manuală în timpul intervalelor de întreținere programate asigură că plăcuțele rămân poziționate corect și funcționează conform proiectării.
Inspecția vizuală regulată a lucrărilor metalice expuse, măsurarea grosimii pereților în zonele vulnerabile și atenția promptă la deteriorarea acoperirii previn defecțiunile structurale. Multe unități stabilesc programe trimestriale de inspecție, inclusiv măsurători cu ultrasunete ale grosimii componentelor critice care conțin presiune. Această abordare preventivă prelungește semnificativ durata de viață a echipamentului în comparație cu protocoalele reactive de întreținere a reparației după defecțiune.
Îndepărtarea continuă a solidelor sedimentate previne blocarea liniilor de circulație și menține un volum adecvat de apă pentru sistemele de pulverizare. Multe instalații încorporează sisteme automate de debit care funcționează pe cicluri cronometrate, în timp ce altele utilizează senzori de nivel pentru descărcarea în funcție de cerere. Eliminarea corectă a solidelor îndepărtate în conformitate cu cerințele locale de mediu reprezintă o responsabilitate operațională importantă.
Înțelegerea distincțiilor dintre scruberul umed și abordările convenționale de filtrare uscată clarifică de ce instalațiile moderne de cocsare selectează din ce în ce mai mult tehnologia umedă:
| Factorul de performanță | Scrubber umed | Filtru cu sac uscat |
|---|---|---|
| Eficiența colectării prafului | 95-99% | 98-99% |
| Capacitate de răcire cu gaz | Excelent, reducere de 50-100 C | Răcire slabă, minimă |
| Absorbție chimică | Capacitate puternică, integrată | Niciuna, este necesară o unitate separată |
| Cerințe de întreținere | Serviciu moderat, duze și pompe | Înlocuire intensivă, regulată a filtrului |
| Amprenta sistemului | Design turn compact, vertical | Module de cartușe mai mari, multiple |
| Costul operațional pe an | Mai jos, mai puține piese de schimb | Eliminare mai mare, frecventă a cartuşelor |
Instalațiile de cocsare de ultimă generație integrează din ce în ce mai mult sistemele de epurare umedă cu sisteme avansate de monitorizare a procesului și de control automat. Măsurarea concentrației de praf în timp real cu ajutorul senzorilor optici permite ajustarea dinamică a ratei de pulverizare și a debitului de apă, optimizând eficiența colectării în condiții variabile de funcționare. Algoritmii de învățare automată analizează modelele din datele operaționale, prezicând cerințele de întreținere înainte de apariția defecțiunii componentelor.
Accentul tot mai mare pe practicile industriale durabile conduce la dezvoltarea unor sisteme îmbunătățite de reciclare a apei în cadrul instalațiilor de epurare umedă. Tehnologiile îmbunătățite de separare a solidelor permit rate de recirculare mai ridicate, reducând cerințele de apă de completare și reducând la minimum evacuarea apelor uzate. Unele facilități moderne realizează reutilizarea apei în proporție de peste 90%, transformând în mod fundamental profilul de mediu al operațiunilor de curățare umedă.
În loc să trateze îndepărtarea prafului, desulfurarea și recuperarea amoniacului ca funcții separate, proiectele moderne de instalații au în vedere sisteme integrate în mai multe etape. Tehnologia de spălare umedă servește drept bază, cu etape suplimentare de lustruire abordând poluanții specifici care rămân după spălarea primară. Această abordare cuprinzătoare realizează o reducere generală superioară a emisiilor în comparație cu echipamentele independente.
Sistemele de pulverizare directă cu apă pot suporta în siguranță temperaturi de intrare de până la aproximativ 250 de grade Celsius, cu dimensionarea adecvată a duzei și controlul ratei de pulverizare a apei. Temperaturile mai ridicate pot necesita o răcire la intrare sau etape de schimb indirect de căldură înainte ca gazul să intre în scruber. Majoritatea eșapamentului de uscare a cocsului se încadrează în acest interval operațional, ceea ce face ca scruberele umede să fie adecvate pentru integrarea directă cu echipamentele standard de uscare.
Intervalele de inspecție depind de conținutul de minerale ale apei și de proiectarea sistemului, dar de obicei au loc lunar sau trimestrial. Facilitățile profesionale stabilesc programe de referință și se ajustează în funcție de modificările observate de performanță. Multe sisteme moderne încorporează cicluri automate de spălare a duzelor în timpul funcționării, extinzând intervalele de service și menținând modele de pulverizare consistente. Sistemele de strecurare a particulelor reduc frecvența blocării duzei.
Parametrii critici includ pH (în mod obișnuit menținut între 7-9 pentru o eficiență optimă de absorbție), conținutul total de solide în suspensie (ideal sub 5.000 ppm pentru a preveni înfundarea duzei) și duritatea minerală. Testarea regulată de laborator a apei din bazin ghidează ajustările dozei chimice. Multe unități monitorizează conținutul de oxigen dizolvat, deoarece condițiile anaerobe pot promova creșterea bacteriilor și generarea de hidrogen sulfurat în bazin.
Epuratoarele umede moderne încorporează comenzi sofisticate care permit operarea în siguranță în întreaga gamă de condiții de funcționare a instalației. Ventilatoarele cu frecvență variabilă reglează debitul de aer proporțional cu condițiile de admisie a gazului, prevenind supraîncărcarea echipamentului în timpul pornirii sau în condițiile de sarcină parțială. Multe sisteme pot funcționa în siguranță la sarcini de până la 20-30% din capacitatea de proiectare, făcându-le potrivite pentru instalații cu fluctuații operaționale frecvente.
Cu întreținerea corespunzătoare și înlocuirea la timp a componentelor, sistemele de curățare umedă funcționează de obicei timp de 15-20 de ani înainte de a deveni necesară reconstrucția majoră. Duzele, pompele și componentele de uzură necesită înlocuire la intervale de 3-7 ani, în funcție de condițiile de funcționare. Monitorizarea regulată a coroziunii și întreținerea stratului de protecție influențează semnificativ longevitatea generală a sistemului.
Precipitatoarele electrostatice excelează la colectarea particulelor foarte fine, dar nu au capacități de răcire a gazului și de absorbție chimică. Scruberele umede oferă o versatilitate superioară pentru aplicații care necesită îndepărtarea și desulfurarea simultană a prafului. Sistemele electrostatice mențin căderi mai mici de presiune, dar necesită putere electrică mare și sisteme de control sofisticate. Pentru aplicațiile de uscare a cocsului care implică atât poluanți sub formă de particule, cât și gazoși, scruberele umede oferă în general performanțe generale superioare.
Solidele decantate sunt îndepărtate prin debitul inferior al bazinului și sunt în mod obișnuit direcționate către echipamente de îngroșare și deshidratare, producând turtă solidă și lichid limpezit. Turta deshidratată poate fi uneori reciclată în procese de cocsificare, vândută ca combustibil suplimentar sau aruncată în instalații aprobate. Lichidul clarificat poate fi reciclat în bazinul de spălare sau tratat pentru descărcare. Facilitățile moderne evaluează din ce în ce mai mult opțiunile benefice de reutilizare înainte de a lua în considerare eliminarea.
Sistemele de curățare umedă bine proiectate funcționează silențios, producând niveluri de zgomot de 75-85 decibeli la distanță de operare, comparabile cu echipamentele industriale convenționale. Dezaburirea adecvată previne vaporii vizibili din cotele de descărcare. Eliminarea mirosurilor depinde de eficiența absorbției chimice pentru hidrogen sulfurat și amoniac – majoritatea unităților experimentează o reducere semnificativă a mirosului în comparație cu operațiunile de uscare necontrolată a cocsului. Camerele de pulverizare închise și capacele bazinului reduc la minimum evacuarea mirosurilor atmosferice.
