Introducere: Evoluția controlului prafului industrial
Procesele industriale generează particule în aer care prezintă riscuri semnificative pentru sănătatea lucrătorilor, respectarea mediului și longevitatea echipamentului. Cererea pentru controlul eficient al poluării aerului a determinat evoluția tehnologiilor de colectare a prafului de la simple camere de decantare la sisteme de filtrare de înaltă inginerie. Printre acestea, cel filtru cartuș pliat cu jet de puls iese în evidență ca o soluție transformatoare. Combină mediile de înaltă eficiență cu un mecanism inteligent, de auto-curățare, care permite funcționarea continuă în condiții mari de praf.
Spre deosebire de filtrele tradiționale cu saci, care se bazează pe pungi din material textil, filtru cu cartuş plisat folosește un element compact, cilindric, cu medii plisate. Acest design mărește dramatic zona de filtrare într-o amprentă mai mică. Integrarea tehnologiei de curățare cu jet de impulsuri asigură că acest mediu poate fi regenerat online, minimizând timpul de nefuncționare și menținând căderi stabile de presiune. Înțelegerea acestor sisteme este esențială pentru inginerii de fabrică, managerii de instalații și ofițerii de conformitate cu mediul care caută un control fiabil și rentabil al prafului.
Ce este un filtru cu cartuş pliat Pulse Jet?
A filtru cartuș pliat cu jet de puls este un element de filtrare cilindric utilizat în colectoarele industriale de praf. Dispune de un mediu de filtrare plisat înfășurat în jurul unui miez central, întregul ansamblu fiind proiectat să reziste la pulsuri periodice de aer comprimat pentru curățare. Termenul „jet de impuls” se referă la metoda de curățare: o explozie scurtă, de înaltă presiune, de aer este direcționată în interiorul cartușului, îndoind mediul și dislocând turta de praf acumulată.
Aceste filtre sunt componente fundamentale ale sistemelor de colectare a prafului cu cartuș, care sunt utilizate pe scară largă în industrii precum prelucrarea metalelor, prelucrarea lemnului, produsele farmaceutice, prelucrarea alimentelor și producția chimică. Funcția lor principală este de a capta particulele fine din fluxurile de aer evacuat, protejând atât personalul, cât și mediul, permițând în același timp recuperarea materialelor valoroase.

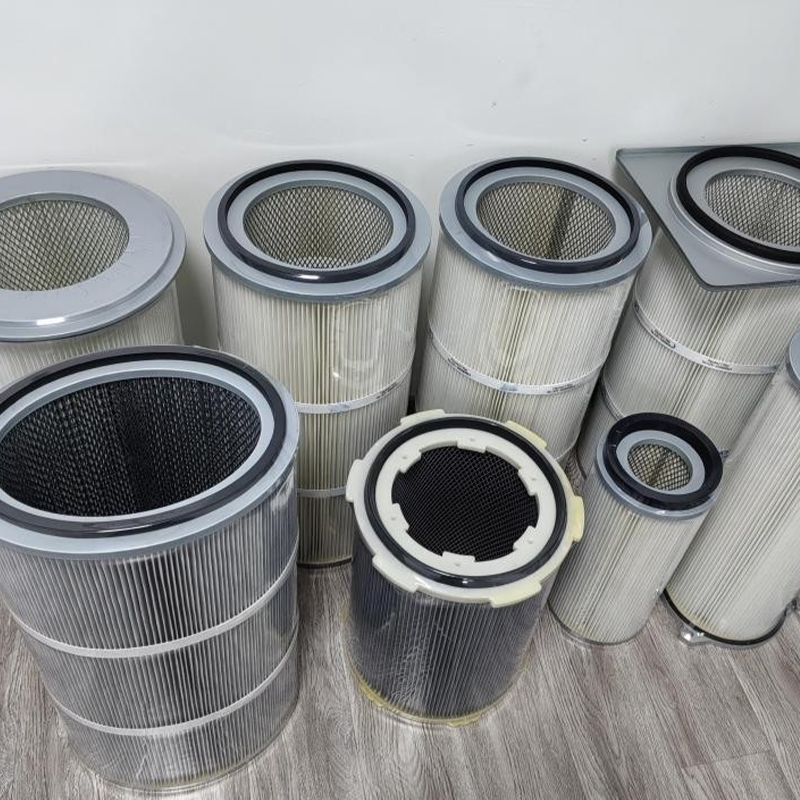

Anatomia unui cartuș filtru colector de praf
Pentru a înțelege avantajele de performanță ale filtru cartuș colector de praf , este util să examinăm componentele sale cheie. Un filtru de colector de praf industrial obișnuit cuprinde mai multe elemente critice, fiecare contribuind la funcționalitatea și durabilitatea sa generală.
Medii de filtrare
Mass-media este inima filtrului. Este, de obicei, o țesătură nețesută realizată din celuloză, poliester sau amestecuri sintetice specializate. Alegerea suportului depinde de temperatura de funcționare a aplicației, chimia prafului și conținutul de umiditate. De exemplu, poliesterul este obișnuit pentru aplicații uscate până la 180 de grade Fahrenheit (82 de grade Celsius), în timp ce mediile acoperite cu PTFE sau nanofibre oferă o eficiență sporită pentru particulele submicronice. Suportul este pliat pentru a crește suprafața disponibilă pentru captarea prafului.
Geometrie și spațiere pliuri
Structura pliurilor este o caracteristică definitorie a a filtru cu cartuş plisat . Înălțimea pliurilor, densitatea și forma influențează direct rezistența la filtrare și eficacitatea curățării. Pliurile triunghiulare tradiționale sunt susceptibile de a forma punte de praf și înfundare în văile pliurilor. Design-urile avansate, cum ar fi configurațiile trapezoidale sau cu pliuri late, abordează această problemă prin menținerea canalelor deschise care permit prafului să se elibereze mai ușor în timpul curățării cu impulsuri. Unele filtre premium folosesc separatoare de margele sintetice pentru a menține pliurile uniform, asigurând utilizarea completă a suportului.
Con interior și structuri de susținere
Multe performante filtre colectoare de praf cu cartuș includeți un con interior sau un pachet plisat suplimentar la bază. Acest con mărește suprafața totală de filtrare și îmbunătățește distribuția aerului de curățare pulsat, asigurând că porțiunile inferioare ale cartuşului sunt curățate eficient. Cartușul dispune, de asemenea, de un capac de capăt din metal sau din plastic în partea de sus pentru montare și o garnitură pentru a etanșa placa de tub, prevenind ocolirea prafului.
Cum funcționează curățarea Pulse-Jet
Caracteristica operațională definitorie a acestor filtre este mecanismul de curățare cu jet de impulsuri. Acest proces permite colectorului de praf să funcționeze continuu, menținând o cădere de presiune relativ stabilă, fără a necesita oprire pentru curățarea manuală. Eficacitatea acestui ciclu de curățare este ceea ce distinge un de înaltă performanță filtru colector de praf industrial dintr-unul conventional.
Ciclul de curățare
În timpul funcționării normale, aerul încărcat cu praf trece prin mediul filtrant din exterior spre interior. Particulele se depun pe suprafața exterioară, formând o turtă de praf. Această prăjitură ajută de fapt la filtrare, dar crește și rezistența sau căderea presiunii peste filtru. Când scăderea de presiune atinge un punct de referință predeterminat sau după un interval temporizat, sistemul cu jet de impuls se activează.
Puls de aer comprimat: O supapă cu diafragmă eliberează o explozie scurtă de aer comprimat, care durează de obicei 100 până la 450 de milisecunde, dintr-o țeavă de colectare într-un tub de suflare.
Flux de aer indus: Acest puls primar de aer se deplasează în centrul cartuşului. Pe măsură ce iese din duză, induce un flux secundar de aer, de aproximativ 5 până la 8 ori volumul pulsului primar, datorită efectului venturi. Acest aer indus este extras din plenul de aer curat.
Flexiune media și eliberare de praf: Fluxul de aer combinat creează o undă de compresie care presurizează rapid interiorul cartuşului. Acest lucru face ca suportul pliat să se îndoaie spre exterior, extinzând cartuşul. Expansiunea bruscă rupe legătura dintre turta de praf și suprafața suportului. Praful dislocat cade în buncărul de dedesubt.
Curățarea are loc de obicei pe rânduri, cu doar o fracțiune din cartușe pulsate la un moment dat. Această abordare de curățare „online” permite sistemului să mențină fluxul de aer continuu, evitând întreruperile costisitoare ale procesului.
Avantaje cheie față de filtrele cu saci
În timp ce atât filtrele cu cartuș, cât și filtrele cu saci sunt utilizate pentru colectarea prafului industrial, cartuș filtru colector de praf oferă mai multe avantaje distincte. Înțelegerea acestor diferențe este crucială atunci când selectați un sistem pentru o anumită aplicație.
| Caracteristică | Filtru cu cartuș pliat Pulse Jet | Filtru tradițional cu saci |
|---|---|---|
| Suprafața de filtrare pe amprentă | Ridicat (de până la 2-3 ori mai mult decât pungile în același spațiu) | Mai jos |
| Eficiența curățării | Eliberare superioară de praf datorită rigidității suportului și geometriei pliurilor | Moderat; pungile din material textil sunt mai flexibile, dar predispuse la curățare incompletă |
| Căderea de presiune | Mai jos and more stable over time | Mai înalt; tinde să crească mai rapid |
| Întreținere și înlocuire | Mai usor; cartușele sunt schimbate de obicei dintr-o parte cu aer curat | Mai multă forță de muncă; sacii necesită cuști și mai multă manipulare |
| Eficiență de filtrare pentru praf fin | Ridicat, în special cu medii avansate (PTFE, nanofibră) | Bun, dar necesită adesea cădere de presiune mai mare pentru a obține o eficiență comparabilă |
Cercetările au demonstrat că filtrele cu cartuș cu pliuri trapezoidale pot menține o performanță mai stabilă pe parcursul mai multor cicluri de curățare în comparație cu modelele standard plisate triunghiulare, cu rate de creștere semnificativ mai mici a căderii de presiune reziduală. Această stabilitate se traduce direct în economii de energie și viață extinsă a filtrului.
Valori de performanță și date
Performanța unui cartuș filtru colector de praf poate fi cuantificat prin mai multe valori cheie. Acești parametri ajută inginerii și operatorii să evalueze starea de sănătate a sistemului, să optimizeze ciclurile de curățare și să prezică nevoile de întreținere.
Inovații de proiectare care îmbunătățesc performanța
Progresele recente ale ingineriei au abordat limitările istorice ale filtrelor plisate, în special în ceea ce privește eficacitatea curățării și stabilitatea căderii de presiune. Două inovații semnificative merită examinate: optimizarea geometriei pliurilor și designul avansat al duzelor de curățare.
Geometrie optimizată a pliurilor
Structura cu pliuri triunghiulare a filtrelor cu cartuș tradiționale este susceptibilă la acumularea de praf în văile cu pliuri, ceea ce duce la înfundarea ireversibilă. Un design mai nou, filtrul cartuş trapezoidal plisat (TPCF), prezintă pliuri alternative lungi şi scurte. Această configurație mărește suprafața efectivă de filtrare cu aproximativ 5,4%, oferind în același timp mai multe canale deschise pentru eliberarea prafului în timpul curățării prin impuls. În testele comparative, TPCF a prezentat o rată de creștere a căderii de presiune reziduală de numai 33,37 la sută, comparativ cu peste 62 la sută pentru PCF-urile standard, indicând performanțe semnificativ mai stabile pe termen lung.
Livrare îmbunătățită a duzei și a impulsului
Designul duzei joacă un rol critic în distribuirea uniformă a energiei de curățare de-a lungul lungimii cartuşului. Duzele rotunde convenționale creează o zonă de înaltă presiune în partea de sus a cartușului, dar un puls slab în partea de jos. Inovații precum duze de injecție intensivă and duze de difuzie au fost dezvoltate pentru a atenua această problemă. Aceste modele îmbunătățesc distribuția presiunii pe suprafața filtrului, asigurând că întregul pachet de medii, de sus în jos, primește energie de curățare adecvată. Unele sisteme avansate folosesc chiar o configurație opusă cu jet de impulsuri, în care o a doua duză la baza cartușului creează un flux de aer în coliziune care îmbunătățește intensitatea și uniformitatea curățării.
Ce industrii folosesc filtre cu cartuș?
Versatilitatea lui filtru colector de praf industrial îl face potrivit pentru o gamă largă de aplicații. Selectarea depinde de caracteristicile prafului, ratele de încărcare, temperatură și limitele de emisie necesare.
Prelucrarea și fabricarea metalelor: Captarea fumului de sudură, a fumului de tăiere cu plasmă, a prafului de măcinat și a finelor de metal. Aceste aplicații beneficiază de medii ignifuge sau rezistente la scântei.
Prelucrarea lemnului: Colectarea prafului de lemn și a talilor, care sunt combustibile. Filtrele cu cartuș cu proprietăți antistatice sunt adesea folosite pentru a atenua riscurile de incendiu și explozie.
Produse farmaceutice și nutraceutice: Colectarea ingredientelor farmaceutice active (API) și a pulberilor. Mediile de înaltă eficiență (MERV 15 sau mai mare) sunt necesare pentru a îndeplini standardele stricte de puritate și siguranță a lucrătorilor.
Procesarea alimentelor: Captarea făinii, zahărului, condimentelor și a altor prafuri de calitate alimentară. Filtrele trebuie să respecte reglementările FDA și să utilizeze adesea medii care sunt lavabile sau rezistente la umiditate.
Manipularea produselor chimice și a pulberii în vrac: Colectarea diferitelor pulberi și materiale granulare. Mediile filtrante trebuie să fie compatibile chimic cu praful manipulat.
Mineritul și prelucrarea mineralelor: Controlul silicei și al altor pulberi minerale pentru a proteja sănătatea lucrătorilor și pentru a respecta reglementările de mediu.
Cele mai bune practici de întreținere
Întreținerea corespunzătoare este esențială pentru a maximiza durata de viață și performanța unui filtru cartuș de extracție a prafului . Un program de întreținere proactiv poate preveni perioadele de neașteptare neașteptate și poate asigura conformitatea continuă cu reglementările.
Inspecție regulată
Inspectați periodic cartuşele pentru semne de uzură, deteriorare sau orbire. Inspecția vizuală prin plenul de aer curat poate dezvălui rupturi în mediu, garnituri defectuoase sau acumulare excesivă de praf. Monitorizarea tendințelor de scădere a presiunii oferă informații de diagnosticare valoroase. O creștere bruscă a căderii de presiune poate indica o defecțiune a sistemului de curățare, în timp ce o scădere ar putea semnala o scurgere.
Reglarea sistemului cu jet de impulsuri
Sistemul de curățare cu jet de impulsuri trebuie calibrat în funcție de aplicația specifică. Factorii de luat în considerare includ presiunea pulsului, durata pulsului și frecvența de curățare. Supracurățarea poate scurta durata de viață a filtrului provocând o îndoire excesivă a suportului, în timp ce curățarea insuficientă duce la scăderi mari de presiune și la reducerea fluxului de aer. Majoritatea producătorilor oferă instrucțiuni pentru setările inițiale, care pot fi reglate fin pe baza datelor operaționale.
Proceduri adecvate de schimbare
Când înlocuiți cartușele, asigurați-vă că noile filtre sunt bine așezate și etanșate pe foaia tubulară. Chiar și o mică scurgere poate permite prafului să ocolească filtrul, ceea ce duce la încălcări ale emisiilor și potenţiale daune ale echipamentelor din aval. Folosiți întotdeauna piese de schimb originale de la o companie de renume filtru cartuș pliat cu jet de puls manufacturer pentru a garanta potrivirea și performanța.
Beneficii de mediu și economice
Adoptarea avansat filtre colectoare de praf cu cartuș oferă beneficii măsurabile de mediu și economice. Aceste sisteme contribuie la un aer mai curat, la reducerea consumului de energie și la reducerea costului total de proprietate.
Economii de energie: Căderea de presiune mai mică și mai stabilă a filtrelor cu cartuş plisat reduce energia necesară pentru a deplasa aerul prin sistem. În funcție de aplicație, au fost raportate economii de energie de 15-30 la sută în comparație cu sistemele convenționale cu saci.
Emisii reduse: Mediile de înaltă eficiență, în special cu acoperiri PTFE sau nanofibre, pot atinge concentrații de praf la ieșire sub 1 miligram pe metru cub, respectând chiar și cele mai stricte reglementări de mediu.
Durată de viață extinsă a filtrului: Eficacitatea îmbunătățită a curățării și construcția durabilă a suporturilor au ca rezultat intervale de service mai lungi, reducând frecvența înlocuirii filtrelor și costurile asociate de eliminare a deșeurilor.
Întrebări frecvente
Î1: Ce este un filtru cu cartuş pliat cu jet de impuls?
Un filtru cu cartuș plisat cu jet de impuls este un dispozitiv de filtrare cilindric utilizat în colectoarele de praf industriale. Dispune de medii plisate pentru a maximiza suprafața și utilizează rafale scurte de aer comprimat pentru a curăța suprafața filtrului, permițând funcționarea continuă fără oprire.
Î2: Cum funcționează un filtru cu cartuș cu jet de impuls?
În timpul funcționării, aerul încărcat cu praf trece prin mediile plisate din exterior în interior, unde particulele sunt captate pe suprafața exterioară. Când scăderea de presiune atinge un punct de referință, un puls de aer comprimat este direcționat în cartus, flexând mediul și eliberând turta de praf acumulată în buncărul de dedesubt.
Î3: Cum să curățați un filtru cu cartuş plisat?
Curățarea este automatizată prin sistemul de puls-jet. Impulsurile de aer comprimat sunt livrate în interiorul cartuşului, creând o undă de şoc care flexează materialul în exterior şi rupe aderenţa turtei de praf. Sistemul funcționează online, curățând rânduri individuale de cartușe în timp ce colectorul continuă să funcționeze.
Î4: Care este diferența dintre un filtru cu sac și un filtru cu cartuş?
Filtrele cu saci folosesc pungi lungi din material textil susținute de cuști, în timp ce filtrele cu cartuș folosesc elemente cilindrice rigide, plisate. Filtrele cu cartuș oferă o suprafață de filtrare mai mare pe amprentă, o cădere de presiune mai mică și mai stabilă și o întreținere mai ușoară în comparație cu sistemele cu saci.
Î5: Ce industrii folosesc filtre cu cartuș?
Filtrele cu cartuș sunt utilizate într-o gamă largă de industrii, inclusiv prelucrarea metalelor, prelucrarea lemnului, produse farmaceutice, prelucrarea alimentelor, fabricarea chimică, minerit și prelucrarea mineralelor. Sunt potrivite pentru aplicații care necesită eficiență ridicată și funcționare continuă.
