Calitatea aerului industrial rămâne una dintre cele mai presante provocări în producția modernă, metalurgia și procesarea grea. Lucrătorii din turnătorii, fabricile de oțel, instalațiile chimice și rafinăriile sunt expuși în mod obișnuit la fumuri periculoase, particule și compuși organici volatili. Inhalarea prelungită a acestor poluanți duce la boli respiratorii, cancere profesionale și productivitate redusă. Din fericire, controalele de inginerie au evoluat semnificativ. Printre cele mai eficiente măsuri este punerea în aplicare a unui robust sistem de extracție a fumului (FES).
Înainte de a aborda tehnologii specifice, este esențial să înțelegem ce zonă „aer toxic” în mediile industriale. Industriile grele eliberează particule fine (PM2,5 și PM10), vapori de metal (plumb, crom, mangan), dioxid de sulf, oxizi de azot, monoxid de carbon și hidrocarburi aromatice policiclice. De exemplu, în timpul operațiunilor de prelevare a furnalului, fierul topit la temperatură înaltă eliberează un val dens de fum care conține oxizi de fier, grafit și alte oligoelemente. Fără o ventilație locală adecvată, acești contaminanți se răspândesc în întregul atelier, depunându-se pe suprafețe și pătrunzând în plămânii lucrătorilor.
Efectele asupra sănătății nu sunt teoretice. Expunerea cronică poate provoca febră de fum metalic, simptome asemănătoare astmului, fibroză pulmonară și leziuni neurologice. Mai mult decât atât, organismele de reglementare precum OSHA (Administrația pentru Securitate și Sănătate în Muncă) și EPA (Agenția pentru Protecția Mediului) impun limite de expunere admisibile (PEL) stricte. Nerespectarea conduce la amenzi mari, răspundere legală și prejudicii reputației. Prin urmare, investiția în echipamente fiabile de captare și tratare este atât o obligație etică, cât și o necesitate de afaceri.
Un sistem de extracție a fumului (FES) bine conceput funcționează pe un principiu simplu, dar eficient: captarea la sursă, transportul prin conducte, filtrarea sau tratarea contaminanților și evacuarea aerului curat. Spre deosebire de ventilație generală care diluează poluanții, captarea sursei îi îndepărtează înainte de a intra în zona de respirație. Componentele principale includ:
Capturi de captare (tipuri închise, cu baldachin sau cu tiraj lateral)
Rețea de conduită cu viteză de transport adecvată
Dispozitiv de curatare a aerului (filtre, scrubere, precipitatoare electrostatice)
Ventilator de aer cu presiune statică adecvată
Stiva sau ieșire de recirculare
Dintre acestea, capota de captare este, fără îndoială, cea mai critică. Dacă hotă nu captează eficient fumul în punctul său de generare, echipamentul din aval devine ineficient. Aici hotele industriale de colectare a prafului și soluții specializate pentru furnal joacă un rol decisiv.
Hotele industriale de colectare a prafului sunt proiectate pentru o mare varietate de aplicații: măcinare, tăiere, sudare, transport de materiale, amestecare și ambalare. Geometria lor este adaptată procesului. De exemplu, o capotă circulară cu flanșă funcționează bine pentru fluxurile de material în cădere, în timp ce o capotă cu fantă acoperă puncte lungi de transfer ale transportorului. Considerațiile cheie de proiectare includ viteza de aspirație, unghiul capotei și distanța de la sursă.
O greșeală comună este utilizarea unei hote subdimensionate sau plasarea ei prea departe de punctul de generare a prafului. Viteza de captare recomandată pentru majoritatea prafului uscat variază între 0,5 și 2,5 m/s la punctul de generare. De asemenea, hotelul industrial de colectare a prafului trebuie să fie robuste împotriva abraziunii. Pentru încărcături mari de praf, hotele căptușite cu plăci de uzură înlocuibile prelungesc durata de viață. În plus, designul modular permite accesul la curățare fără a demonta întreaga conductă.
| Tip capotă | Aplicație tipică | Eficiența capturii (%) | Frecvența de întreținere |
|---|---|---|---|
| Capotă închisă | Orificiu cuptor, încărcare reactor | 90–98 | Scăzut (trimestrial) |
| Copertina externă | Statie de sudura, rezervor deschis | 70–85 | Moderat (bilunar) |
| Masa de downdraft | Slefuire manuala, lustruire | 85–95 | Ridicat (lunar) |

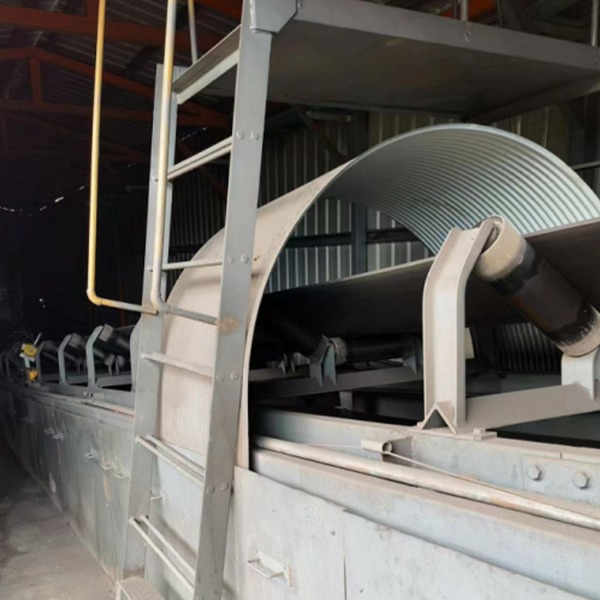

| Capotă cu fante | Transfer pe bandă rulantă, descărcare de sac | 75–88 | Moderat (bilunar) |
Tabelul de mai sus ilustrează faptul că modelele complete închise depășesc semnificativ hotelul extern. Acest lucru este deosebit de relevant pentru a procesa la temperatură ridicată, cu emisii ridicate, cum ar fi prelevarea în furnal.
Una dintre cele mai solicitante aplicații pentru orice sistem de control al fumului este gaura furnalului. În atingerii, fierul topit la temperaturi care depășesc 1500°C curge din cuptor în canale, eliberând cantități uriașe de fum. Fumul conține particule fine de oxid, carbon nears și vapori metalici condensați. Hotele tradiționale cu tiraj lateral sunt adesea inadecvate, deoarece nu pot conține explozii bruște de gaz sau volum mari de fum.
Soluția constă într-o hotărâre specializată de captare a orificiilor de furnal. Un design tipic de înaltă performanță constă dintr-o hotare complet închisă, care se poziționează direct peste orificiu și canal. This hotă încorporeează trei caracteristici critice:
Orificii de aspirație interne dispuse strategic de-a lungul căii de călătorie a fumului. Aceste orificii creează presiune negativă în interiorul capotei, atrăgând fumul în jos și departe de operator.
O ușă mobilă în partea de sus a incintei. This ușă este esențială pentru accesul la întreținere. După atingere, lucrătorii trebuie să inspecteze mașina de deschidere sau pistolul de lut (care etanșează orificiul). Ușa mobilă permite accesul macaralului sau inspecția manuală fără a îndepărta întreaga capotă.
Materiale termoizolante căptuşind suprafeţele interioare. Deoarece fierul topit poate stropi imprevizibil, hota trebuie să reziste la contactul direct cu metalul și zgura >1500°C. Izolația reduce, de asemenea, temperatura suprafeței exterioare sub 60°C, protejând personalul din apropiere și prevenind deteriorarea termică a suporturilor structurale.
Când este instalat comun, acest tip de hotă de captare a orificiilor de furnal colectează cel puțin 95% din fumul generat în timpul a trei operațiuni cheie:
Lovitură normală (fierul care curge în ghidaje)
Deschiderea orificiului (găurire sau injectare cu oxigen)
Blocarea gropii (injectarea noroiului/argila)
Chiar și în timpul unei explozii mari sau a unei eliberări bruște de presiune a gazului, hotă închisă acționează ca un rezervor temporar. Fumul rămâne prins în interiorul capotei, mai degrabă decât să intre în atelier. Aceasta caracteristică de izolare previne emisiile fugitive periculoase care altfel ar încălca standardele de calitate a aerului.
Un alt avantaj este reducerea radiațiilor de căldură în zona podelei de turnare. Hotele deschise convenționale permit să iasă căldură radiantă semnificativă, ridicând temperatura ambientală la niveluri inconfortabile și nesigure. Carcasa izola nu numai că captează fumul, ci și blochează căldura radiantă, creează confortul lucrătorului și reducând incidentele de stres termic.
Având în vedere mediul extrem, selecția materialului este primordială. Carcasa interioară care intra în contact cu vaporii utilizat de obicei oțel inoxidabil sau altele de temperatură înaltă, în timp ce stratul de izolare poate fi fibră ceramică sau pătură refractară. Învelișul exterior rămâne suficient de recepție pentru a fi atins pentru scurt timp (deși semnele de precauție sunt încă recomandate).
Mecanismul ușii mobile merită o atenție deosebită. Trebuie să alunece sau să se strângă lin fără a se bloca din cauza expansiunii termice. Arcurile de gaz sau contragreutățile ajută la funcționare. În plus, ușa include benzi de etanșare pentru a menține eficiența aspirației atunci când este închisă. Inspecțiile mașinii de deschidere sau ale pistolului cu noroi sunt efectuate prin această ușă superioară, eliminând nevoia de a intra în spațiul restrâns la capotei. Acest design respectă atât performanța de captare, cât și caracterul practic de întreținere.
O hotă de captare a orificiilor de furnal nu funcționează singură. Este o componentă a unui sistem mai mare de extracție a fumului (FES). În aval de hotă, conductele trebuie să gestioneze gazele la temperatură ridicată. O secvență tipică include:
Parascântei sau camera de decantare – elimină particule mari, incandescente pentru a proteja filtrele.
Secțiunea de stingere (opțional) – răcește gazele de la 200–300°C până la <120°C pentru filtrele textile.
Colector primar de praf – ciclon sau multiciclon pentru particule grosiere.
Filtru final – cartus sau saci cu membrana PTFE pentru particule fine.
Ventilator cu tiraj indus – dimensionat pentru pierderea de presiune statică pe capotă, condus și filtre.
Deoarece fumul de la un furnal conține particule lipicioase, submicronice, curățarea cu jet de impuls este adesea folosită în unitatea de filtrare. Logica de control a sistemului se poate interconecta cu programul de fișiere: când se activează burghiul pentru orificiu, ventilatorul crește pentru a menține viteza de captare necesară.
În timp ce particule sunt cel mai vizibil poluant, multe procese industriale eliberează contaminanți gazoși, cum ar fi dioxidul de sulf (SO₂), acid clorhidric (HCl), amoniacul (NH₃) și compușii organici volatili (COV). Îndepărtarea necesită tehnologii de tratare a gazelor reziduale care depășesc simplu filtrare.
Tratarea gazelor reziduale se referă de obicei la un set de proces chimice sau biologice care neutralizează sau transformă poluanții gazoși în substanțe benigne. Metodele comune includ:
Spălarea umedă – Fluxul de gaz trece printr-un lichid (apă sau soluție alcalină/acidă). De exemplu, un scruber cu pat umplut cu soluție caustică absoarbe SO₂ și HCI.
Adsorbția – Paturile de cărbune activ sau zeolit captează COV și vaporii de mercur. Mediile uzate pot fi regenerate sau elimina.
Oxidare termică sau catalitică – Pentru combustibili, temperaturile ridicate (700–1000°C) descompun COV în CO₂ și apă. Versiunile catalitice funcționează la temperaturi mai scăzute.
Reducere catalitică selectivă (SCR) – Îndepărtează oxizii de azot (NOx) prin reacția cu amoniacul peste un catalizator.
În sistemele integrate, tratarea gazelor reziduale urmează adesea controlului particulelor. Motivul este simplu: particulele ar înfunda paturile de adsorbant sau ar murdări suprafețele catalizatorului. Astfel, un aranjament bine secvențial folosește mai întâi un sistem de extracție a fumului (FES) cu hote industriale de colectare a prafului de înaltă eficiență, apoi trece curentul curățat, dar gazos, la un scruber sau adsorber.
Diferitele industrii necesită configurații diferite de tratare a gazelor reziduale. Pentru o fabrică de oțel cu un furnal, principalii poluanți gazoși sunt monoxidul de carbon (de obicei ars) și cantități mici de SO₂. Cu toate acestea, dacă instalația operează și linii de sinterizare sau peletizare, pot fi prezenți dioxine și furani, necesitând injecția de cărbune activ. Instalațiile chimice care prelucrează producția COV care necesită monooxidări termice regenerative (RTO).
O greșeală comună este proiectarea tratării gazelor reziduale fără a înțelege variabilitatea debitului și concentrației. O soluție competentă include rezervoare tampon sau linii de ocolire pentru condițiile deranjante. În plus, sistemele de monitorizare continuă a emisiilor (CEMS) furnizează date în timp real pentru a ajusta ratele de alimentare cu reactiv (de exemplu, suspensie de var pentru spălarea gazelor acide).
O hotă de captare a furnalului cu eficiență de captare reduce volumul total de gaz care necesită tratament ridicat pentru previne diluarea cu aerul ambiant. Volume mai mici de gaz înseamnă diametre mai mici ale conducătorilor, putere mai mică a ventilatorului și echipamente de tratare a gazelor reziduale mai compacte. În schimb, o hotă cu scurgeri sau poziționată prost atrage cantități mari de „aer fals” – aer curat care ocolește sursa – umflând dimensiunea sistemului în mod inutil.
Prin urmare, atunci când inginerii specifice un sistem de extracție a fumului (FES), trebuie să înceapă cu hotărârea. Un design închis, izolat, cu ușă mobilă, așa cum este descris mai sus, este standardul de aur pentru furnalele înalte. Pentru alte procese, se aplică principii similare: închideți sursa cât mai multe posibilități, utilizați izolație termică acolo unde este necesar și asigurați uși de acces pentru întreținere.
O defecțiune recurentă în controlul fumului industrial este neglijarea accesului la întreținere. Multe sisteme funcționează bine în primele șase luni, apoi performanța se deteriorează deoarece hotelul se înfundă, se scurg conducătoare sau filtrele oarbe. Ușa mobilă a hotei de captare a găurilor de furnal exemplifica un design bun: operatorii pot inspecta mașinile de găuri fără a opri sistemul de extracție a fumului (FES) sau a demonta hotă. În mod similar, hotelul industrial de colectare a prafului ar trebui să aibă panouri de acces cu balamale sau cleme cu eliberarea rapidă.
Activitățile reglementate de întreținere includ:
Îndepărtarea prafului acumulat din interiorul hotei (folosind vid sau aer comprimat).
Verificarea izolației pentru fisuri sau spărturi.
Verificarea integrității orificiului de aspirație – orificiile nu trebuie blocate de zgură sau fier solidificat.
Testarea etanșărilor ușilor pentru scurgeri de aer.
Un program de întreținere preventivă, combinat cu instruirea personală de întreținere, asigură că sistemul de extracție a fumului (FES) păstrează eficiența de captare proiectată pentru ani de zile.
Următorul tabel compară diferite soluții de extracție bazată pe severitatea aplicației, eficiența și costul relativ. Re cumpărați că acestea sunt tendințe generale; performanța reală depinde de inginerie adecvată.
| Tip soluție | Cel mai bun pentru | Eficiență de captură | Cost relativ (instalat) | Complexitatea întreținerii |
|---|---|---|---|---|
| Capota de captare a orificiilor de furnal (închis, izolat) | Lovitură intermitentă la temperatură ridicată, cu fum ridicat | 95–98% | Înalt | Moderat |
| Hotă industrială generală de colectare a prafului (închisă) | Transportoare, concasoare, mixere | 90–95% | Mediu | Scăzut |
| Copertina externă hood | Sudare, lipire, laborator | 70–85% | Scăzut | Foarte scăzut |
| Tratarea gazelor reziduale (scruber umed) | Gaze acid, COV solubil | 85–99% (specific gazului) | Mediu–Ridicat | Înalt (manipularea lichidelor) |
| Tratarea gazelor reziduale (adsorbant de carbon) | Scăzut-concentrație COV, mirosuri | 80–95% | Mediu | Mediu (inlocuire carbon) |
Pentru o aplicație în furnal, combinația dintre o hotă de captare a orificiilor de furnal de înaltă performanță cu o cameră cu saci (pentru particule) și, eventual, un scruber (dacă SO₂ este reglementat) dă cele mai bune rezultate.
Pentru o instalare care are în vedere o actualizare sau o nouă instalare, se recomandă următoarele:
Caracterizați emisiile – Identificați fiecare sursă, măsurați volumul fumului, temperatura, dimensiunea particulelor și compoziția gazului.
Setați eficiența captării țintei – Pe baza limitelor de reglementare și a obiectivelor interne de sănătate.
Selectați tipurile de hote – Pentru surse de temperatură înaltă, cum ar fi găurile de robinet, alegeți un design închis, izolat, cu ușă mobilă. Pentru alte procese, hote industriale de colectare a prafului adecvat sarcinii.
Proiectați sistemul de conducere și ventilatoare – Asigurați-vă că viteza de transport previne depunerea (de obicei 15–20 m/s pentru praful greu).
Alegeți controlul particulelor – Saci sau colector de cartușe.
Adăugați tratarea gazelor reziduale dacă este necesar – Pentru poluanți gazoși.
Instalați monitorizare și controale – Căderi de presiune, starea ventilatorului și citiri ale emisiilor.
Instruiți operatorii și personalul de întreținere – Subliniați importanța menținerii ușii mobile închise, cu excepția perioadei de întreținere.
cu: „O hotă închisă se va supraîncălzi și se va eșua.”
Fapt: Cu o izolare adecvată și un flux de aer intern (aspirație), rămâne în materiale limitate. Aerul în mișcare transportă căldură radiantă.
cu: „Tratamentul gazelor reziduale este prea costisitoare pentru instalațiile mici.”
Fapt: Există soluții scalabile, inclusiv scrubere modulare și absorbante regenerabile. Costul nerespectării (amenzi, procese, mențiuni de sănătate) depășește adesea investiția în tratament.
cu: „Hotele industriale de colectare a prafului sunt toate la fel.”
Fapt: Geometria capotei, amplasarea și viteza aerului determină eficiența. O hotă de 5.000 USD poate depăși una de 50.000 USD dacă este proiectată corect.
Aerul toxic din mediile industriale nu este un cost de producție inevitabil. Este o problemă cu soluții de inginerie dovedite. Un sistem de extracție a fumului (FES) bine conceput, care încorporează hote industriale de colectare a prafului pentru procese generale și o hotă specială de captare a orificiilor de furnal pentru aplicații la temperatură înaltă poate elimina peste 95% din emisiile nocive. Când sunt cuplate cu tratarea adecvată a gazelor reziduale, chiar și poluanții gazoși sunt neutralizate înainte de descărcare.
Designul specific al unei hote de captare a găurilor de furnal – complet închisă, cu porturi de aspirație interne, o ușă superioară mobilă pentru întreținere și izolație termică pentru a rezista la stropirea fierului topit – demonstrează cât de atentă inginerie se adresează atât performanței de captare, cât și practice operaționale. O astfel de hotărâre asigură, chiar și în timpul exploziilor, fumul este depozitat temporar în interiorul carcasei, fără a contamina mediul atelierului.
Managerii care acordă prioritate calității aerului nu numai că reduce protejează forța muncii, ci și îmbunătățesc productivitatea, timpul de nefuncționare și asigurări conformitatea cu reglementările. Tehnologiile sunt mature, economia favorabilă, atunci când moral este de netăgăduit. Este timpul să nu luăm rămas bun de la aerul toxic, câte o hotă de extracție.
1. Care este principală diferență dintre un sistem de extracție a fumului (FES) și ventilația generală?
Un sistem de extracție a fumului (FES) captează contaminanții la sursă înainte de a se dispersa, în timp ce ventilație generală diluează aerul poluat cu aer proaspăt în spațiul întreg. Captarea sursei este mult mai eficientă și necesită un consum mai mic de energie.
2. Cum tratează o hotă de captare a orificiului de furnal pentru căldură extremă și stropii de fier topit?
Hota este căptușită cu materiale termoizolante precum fiber ceramice sau pături refractare. Aceste materiale rezistă la contactul direct cu fierul topit (>1500°C) și la eroziunea zgurii, păstrând în același timp temperatură de suprafață exterioară în siguranță pentru personal.
3. Pot fi adaptate hote industriale de colectare a prafului la procesele existente?
Da. Majoritatea hotelor sunt proiectate cu conexiuni modulare. Cu toate acestea, este necesară evaluarea tehnică adecvată pentru a se asigura că viteza de aspirație și dimensiunea conductelor se potrivește cu specificațiile noii hote. Modernizarea îmbunătățește adesea performanța sistemului existent.
4. Când este nevoie de tratarea gazelor reziduale în plus față de filtrarea particulelor?
Dacă emisiile conțin gaze periculoase, cum ar fi dioxid de sulf, acid clorhidric, amoniac sau compuși organici volatili, filtrele de particule nu le pot elimina. Tratarea gazelor reziduale (scruber, adsorbitori, oxidanți) trebuie adăugată în aval.
5. Ce întreținere necesită ușa mobilă a unei hote de captare a orificiilor de furnal?
Inspecție regulată a etanșărilor ușilor, balamalelor și mecanismelor de contrabalansare. De asemenea, verificați dacă există depuneri de zgură în jurul tocului ușii. Ușa trebuie să se deschidă și să se închidă liber. Orice deteriorare a izolației din apropierea deschiderii ușii trebuie să reparați prompt pentru a menține eficiența captării.
