Maximizarea eficienței în sistemele de precipitare electrostatice
De către Admin
Înțelegerea precipitatorilor electrostatici în industria modernă
Instalațiile industriale din întreaga lume se confruntă cu provocarea persistentă de a gestiona particulele din aer. Eficiența sistemelor de colectare a prafului are un impact direct asupra costurilor operaționale, respectării mediului și sănătății forței de muncă. An precipitator electrostatic ESP reprezintă una dintre cele mai eficiente tehnologii disponibile pentru captarea particulelor fine din fluxurile de evacuare înainte ca acestea să intre în atmosferă.
Spre deosebire de metodele tradiționale de filtrare mecanică, sistemele electrostatice funcționează pe un principiu complet diferit. Ei folosesc câmpuri electrice pentru a încărca particulele și a le atrage pe plăcile de colectare, oferind performanțe superioare pentru particulele de praf ultrafine pe care alte sisteme se chinuie să le captureze. Această tehnologie a evoluat semnificativ în ultimele decenii, devenind din ce în ce mai esențială pentru instalațiile de prelucrare a materialelor, de la praful de ciment la fumul metalic.
Principiile de bază de funcționare ale colectării electrostatice a prafului
An precipitator electrostatic funcționează printr-un proces sistematic care separă praful de fluxurile de gaze cu o eficiență remarcabilă. Înțelegerea acestor principii îi ajută pe managerii de unități să înțeleagă de ce această tehnologie depășește în mod constant abordările alternative de colectare a prafului.
Procesul de ionizare
Sistemul începe când gazul contaminat intră în camera de precipitare. Un electrod primar, menținut la o tensiune înaltă (de obicei între 40.000 și 100.000 de volți), creează o descărcare corona. Acest câmp electric ionizează moleculele de gaz, generând electroni liberi care se atașează de particulele de praf în suspensie. Particulele încărcate migrează apoi către suprafețele de colectare datorită gradientului câmpului electric.
Migrarea și colectarea particulelor
Odată încărcate, particulele se deplasează către electrozii de colectare cu încărcare opusă - de obicei plăci sau tuburi mari. Această migrare are loc independent de viteza gazului, ceea ce reprezintă un avantaj fundamental față de sistemele de filtrare mecanică. Particulele continuă să se deplaseze către suprafețele de colectare chiar dacă fluxul de gaz se accelerează, asigurând captarea constantă, indiferent de variațiile debitului.
Mecanisme de îndepărtare a particulelor
Particulele colectate se acumulează pe suprafețele electrozilor până când stratul devine prea gros pentru a menține eficiența electrică. În acest moment, lovirea mecanică - vibrația controlată a electrozilor - disloca turta de praf, permițând particulelor să cadă în buncăre pentru eliminare. Sistemele moderne folosesc strategii multiple de rap pentru a optimiza atât prevenirea colectării, cât și a reantrenării.
Tipuri și configurații de precipitatoare electrostatice industriale
Precipitatoare electrostatice uscate
Sistemele uscate reprezintă cea mai comună configurație pentru aplicațiile industriale. Acestea funcționează fără umiditate adăugată și se potrivesc cu instalațiile care manipulează particule uscate, cum ar fi praful din operațiunile de măcinare, producția de ciment sau manipularea materialelor. Aceste sisteme consumă minim apă și nu provoacă eliminarea nămolului, ceea ce le face atractive din punct de vedere economic pentru multe operațiuni industriale.
Precipitatoare electrostatice umede
Configurațiile umede introduc spray lichid în zona de colectare, care servește mai multe funcții. Lichidul spală particulele colectate de la electrozi, previne reantrenarea particulelor și răcește fluxul de gaz. Sistemele umede excelează în aplicații care implică particule lipicioase, materiale corozive sau situații în care echipamentele din aval nu pot tolera nici un transfer de particule.
Variații ale sistemului industrial ESP
An sistem industrial ESP poate fi configurat ca modele de tip placă sau tip tub. Sistemele de tip plăci au plăci de colectare paralele și oferă amprente compacte cu o eficiență ridicată de colectare. Configurațiile de tip tub oferă o suprafață mai mare în spații de podea identice și gestionează volume mai mari de gaz, deși prezintă cerințe de întreținere mai complexe.
Factori cheie care determină eficiența precipitatorului electrostatic
Considerații privind rezistivitatea particulelor
Rezistivitatea electrică a particulelor afectează în mod fundamental eficiența colectării. Particulele cu rezistivitate scăzută (sub 10^8 ohm-cm) își pierd încărcarea prea repede, reducând eficiența colectării. Particulele cu rezistivitate ridicată (peste 10^11 ohm-cm) rețin sarcina excesivă, provocând reantrenarea de pe suprafețele colectoare. Intervalul optim se încadrează de obicei între 10^8 și 10^11 ohm-cm, unde încărcarea și reținerea particulelor ating eficiența maximă. Operatorii instalațiilor trebuie să înțeleagă compoziția lor specifică de particule pentru a prezice cu exactitate performanța sistemului.
Caracteristicile fluxului de gaz
Viteza gazului prin zona de colectare are un impact direct asupra timpului de rezidență al particulelor. Particulele necesită timp suficient pentru a migra pe suprafețele de colectare înainte de a ieși din sistem. Vitezele faciale tipice variază de la 3 la 5 metri pe secundă pentru sistemele convenționale, deși unele modele avansate funcționează la viteze mai mari fără a sacrifica eficiența colectării. Uniformitatea distribuției fluxului în întreaga zonă de colectare devine critică – zonele moarte sau regiunile turbulente permit particulelor să ocolească suprafețele de colectare.
Configurația electrozilor și distanțarea
Distanța dintre electrozii de descărcare și de colectare influențează intensitatea câmpului electric și viteza de migrare a particulelor. O distanță mai mică creează câmpuri mai puternice, dar crește riscul de defecțiune electrică. Spațierea optimă echilibrează puterea câmpului cu stabilitatea operațională, de obicei variind de la 100 la 300 de milimetri, în funcție de aplicația specifică și de filosofia de proiectare. Alinierea și întreținerea electrozilor afectează direct consistența performanței.
Condiții de mediu
Temperatura, umiditatea și compoziția gazului influențează substanțial funcționarea precipitatorului electrostatic. Creșterea temperaturii reduce densitatea gazului și mărește conductibilitatea electrică, provocând potențial evenimente de spark-over. Nivelurile de umiditate peste 15% pot precipita compuși corozivi pe suprafețele electrozilor, reducând eficiența. Componentele gazelor acide sau alcaline necesită materiale specializate pentru electrozi pentru a preveni coroziunea.
| Parametru | Interval optim | Impactul asupra performanței |
|---|---|---|
| Viteza gazului | 3-5 m/s | Determină timpul de ședere și eficiența |
| Temperatura de operare | Sub 160 de grade Celsius | Menține stabilitatea electrică și încărcarea particulelor |
| Tensiune electrod | 40.000-100.000 de volți | Controlează ionizarea și încărcarea cu particule |
| Umiditatea relativă | Sub 15 la sută | Previne murdărirea electrozilor și coroziunea |
Maximizarea performanței sistemelor industriale de îndepărtare a prafului
Gestionarea buncărului și îndepărtarea cenușii
Buncărul de colectare reprezintă o componentă critică adesea trecută cu vederea în optimizarea sistemului. Acumularea de praf în buncăre poate în cele din urmă să creeze goluri care împiedică curgerea particulelor și declanșând zgomotul excesiv al electrozilor. Instalațiile moderne folosesc senzori de nivel, vibratoare și sisteme automate de descărcare pentru a menține condiții optime de buncăr. Inspecțiile regulate asigură că praful depozitat nu suferă modificări chimice sau formarea de turte care ar împiedica îndepărtarea.
Optimizarea strategiei de rap
Intensitatea și frecvența bateriei electrodului afectează în mod dramatic atât eficiența colectării, cât și longevitatea sistemului. Rapuri insuficiente lasă straturi de particule care blochează zonele de încărcare și reduc eficiența. Rapuri excesiv provoacă deteriorarea prematură a electrodului și crește reantrenarea particulelor colectate. Sistemele avansate folosesc controale inteligente care ajustează intensitatea pe baza tiparelor de tensiune a electrodului în timp real, adaptându-se automat la condițiile de intrare în schimbare.
Integrarea controlului emisiilor
Un colector de praf electrostatic se integrează perfect cu echipamentul de control al emisiilor din aval. Sistemele secundare care captează orice particule care scapă din colectorul primar includ etape suplimentare de filtrare, sisteme cu saci sau etape electrostatice suplimentare. Această abordare în mai multe etape asigură că emisiile finale respectă reglementările de mediu din ce în ce mai stricte, menținând în același timp eficiența economică.
Protocoale de întreținere regulată
Întreținerea preventivă prelungește durata de viață a precipitatorului electrostatic și menține eficiența maximă pe tot parcursul ciclului de viață al echipamentului. Activitățile critice de întreținere includ:
Inspecție trimestrială a alinierii și stării electrozilor
Măsurarea semestrială a curentului de descărcare și a modelelor de tensiune
Imagini termice anuale pentru a detecta punctele fierbinți sau anomaliile electrice
Înlocuirea bianuală a componentelor de rapping uzate
Monitorizarea continuă a sistemelor de descărcare a buncărului
Verificarea regulată a sistemelor de izolare electrică
Avantajele comparative ale tehnologiei electrostatice
Captură superioară a particulelor fine
Sistemele electrostatice realizează eficiențe de colectare care depășesc 99 la sută pentru particulele în intervalul de la 1 la 10 micrometri - exact intervalul de dimensiuni cu care se luptă cel mai mult filtrarea mecanică. Această capacitate elimină mii de tone de particule fine care altfel ar scăpa în atmosferă. Eficacitatea tehnologiei crește pe măsură ce dimensiunea particulelor scade, spre deosebire de sistemele mecanice în care eficiența scade brusc pentru particulele ultrafine.
Avantajele costurilor operaționale
Odată instalate, sistemele electrostatice funcționează la un cost remarcabil de scăzut în comparație cu alternativele. Consumul de energie depinde în primul rând de generarea câmpului electric, nu de depășirea rezistenței filtrului așa cum cer sistemele mecanice. Căderea de presiune rămâne în esență constantă pe tot parcursul ciclului de viață al sistemului, prevenind creșterea costurilor cu energie care afectează sistemele cu saci pe măsură ce se dezvoltă turtele de filtrare. Costurile de operare sunt în medie cu 30 până la 50 la sută mai mici decât sistemele de filtrare mecanică echivalente pe o perioadă de zece ani.
Cerințe minime de eliminare și manipulare
Praful colectat iese uscat din sistem și rămâne în mare parte necontaminat de fibrele mediilor de filtrare sau nămol. Această caracteristică simplifică logistica eliminării și poate permite recuperarea materialului în anumite aplicații. În comparație cu sistemele umede care generează nămol care necesită tratarea apei înainte de eliminare, soluțiile electrostatice uscate reduc substanțial costurile de remediere a mediului.
Durată de viață extinsă a echipamentului
Absența elementelor mecanice de filtrare elimină ciclurile de înlocuire care definesc economia filtrului cu sac și cartuș. Electrozii, deși sunt consumabili, funcționează de obicei timp de 8 până la 15 ani înainte de a deveni necesară înlocuirea. Această durată de viață extinsă între evenimentele majore de întreținere reduce timpul de nefuncționare și cheltuielile administrative asociate cu întreținerea echipamentelor.
Aplicații industriale și succes în prelucrarea materialelor
Fabricarea cimentului
Instalațiile de ciment generează volume masive de particule fine pe parcursul producției. Evacuările cuptoarelor, morile de măcinat și operațiunile de manipulare a materialelor necesită toate un control agresiv al prafului. Un sistem industrial de îndepărtare a prafului care utilizează tehnologia electrostatică captează 99,9% din emisii, permițând instalațiilor să depășească standardele de mediu, recuperând în același timp praful valoros de ciment pentru reutilizare în procesele de producție.
Operatii metalurgice
Topirea metalelor, rafinarea și producția de aliaje eliberează diverse fluxuri de particule care conțin compuși metalici valoroși. Sistemele electrostatice captează eficient aceste materiale, permițând recuperarea pentru reciclare. Tehnologia se ocupă de aplicații la temperaturi înalte care ar înfunda rapid filtrele mecanice, menținând performanța constantă chiar și atunci când temperaturile de intrare fluctuează.
Producție chimică
Fabricile farmaceutice și chimice de specialitate necesită standarde excepționale de curățenie. Tehnologia electrostatică îndepărtează praful de produs și produsele secundare ale procesului cu o contaminare minimă, îndeplinind cerințele de calitate pentru materialele care vor fi prelucrate în continuare. Metoda de colectare uscată se dovedește deosebit de valoroasă acolo unde puritatea produsului afectează direct randamentele de producție.
Facilități de producere a energiei electrice
Centralele pe cărbune și centralele pe biomasă s-au bazat de zeci de ani pe tehnologia electrostatică pentru a controla emisiile de cenușă zburătoare. Instalațiile moderne gestionează volume enorme de gaz, menținând în același timp eficiența colectării peste 99%. Recuperarea cenușii permite utilizarea materialelor în producția de beton și alte aplicații, creând fluxuri de venituri din produse secundare.
Prelucrarea alimentară și agricolă
Morile de cereale, unitățile de procesare a alimentelor și manipularea produselor agricole generează praf fin care ridică atât probleme de mediu, cât și de sănătate a muncii. Sistemele electrostatice captează aceste materiale în mod eficient, protejând sănătatea lucrătorilor, respectând în același timp standardele de emisii. Capacitatea tehnologiei de a face față variațiilor de temperatură caracteristice operațiunilor agricole o face deosebit de potrivită pentru acest sector.
Diagnosticarea și rezolvarea provocărilor operaționale comune
Eficiență redusă de colectare
Atunci când eficiența colectării scade sub nivelurile țintă, cauzele potențiale multiple necesită investigare. Nealinierea electrodului din cauza vibrațiilor mecanice sau a activității de cutremur poate perturba modelele câmpului electric. Acumularea stratului de praf în pofida loviturilor normale sugerează o punte a buncărului sau o descărcare inadecvată. Derivarea parametrilor electrici – indicată prin scăderea curentului de descărcare – indică murdărirea suprafeței electrodului sau particulele cu rezistivitate ridicată care necesită setări electrice ajustate.
Evenimente Spark-Over excesive
Arcul electric necontrolat între electrozi reduce eficiența și poate deteriora permanent componentele electrice. Cauzele comune includ vârfurile concentrației de praf la intrare care depășesc parametrii de proiectare, condensarea umidității pe suprafețele electrozilor sau contaminarea electrozilor din cauza coroziunii din amonte. Implementarea monitorizării concentrației de admisie, încălzirea electrodului pentru a preveni condensul și controlul îmbunătățit al coroziunii în amonte rezolvă de obicei problemele cronice de spargere.
Reantrenarea particulelor
Praful colectat care scapă de pe suprafețele electrozilor înainte de a ajunge la buncăre indică probleme legate de parametrii de rapping sau dezintegrarea câmpului electric. Particulele cu rezistivitate ridicată pot reține încărcătura excesivă, plutind departe de suprafețele de colectare în ciuda forțelor gravitaționale în jos. Ajustarea parametrilor electrici sau modificarea proprietăților particulelor prin tratament chimic în amonte abordează această provocare. În cazuri extreme, etapele suplimentare de colectare asigură asigurarea împotriva încălcării emisiilor.
Eroziunea rapidă a electrodului
Pierderea accelerată a materialului electrodului sugerează componente de gaz corozive, stres electric excesiv de mare sau probleme cu impactul particulelor. Materialele de acoperire a electrozilor pot rezista la coroziunea chimică, deși pot fi necesare compoziții speciale de electrozi pentru condiții severe de utilizare. Optimizarea distribuției câmpului electric prin rafinarea geometriei electrozilor sau ajustările distanței reduce uzura mecanică cauzată de bombardarea particulelor.
Selectarea și dimensionarea sistemelor pentru aplicații industriale specifice
Fundamentele calculului încărcăturii
Dimensionarea corectă a sistemului începe cu măsurarea sau estimarea precisă a încărcării de praf la intrare - masa de particule care intră pe unitate de timp. Această cifră conduce fiecare decizie de proiectare ulterioară, de la zona electrodului de colectare până la capacitatea buncărului. Sistemele subdimensionate funcționează cu penalități de eficiență și uzură excesivă. Instalațiile supradimensionate risipesc investițiile de capital și cresc costurile operaționale prin consum inutil de energie.
Cerințe pentru zona de colectare
Suprafața de colectare per unitate de debit de gaz - exprimată ca suprafață de colectare per mie de metri cubi pe oră de gaz - determină direct eficiența captării. Designul tipic variază de la 5 la 15 metri pătrați la mie de metri cubi pe oră, în funcție de caracteristicile particulelor și nivelurile de eficiență țintă. Zonele de colectare mai înalte produc o eficiență mai mare, dar măresc dimensiunea, greutatea și costul de capital al echipamentului. Selecția optimă echilibrează cerințele de performanță cu constrângerile economice specifice fiecărei aplicații.
Considerații privind tensiunea și curentul
Parametrii de proiectare electrică trebuie să se adapteze compoziției specifice de particule și proprietăților gazului fiecărei aplicații. Particulele cu rezistivitate ridicată pot necesita tensiuni ridicate pentru a obține o încărcare adecvată, deși tensiunea excesivă riscă să se suprapună arcul. În schimb, particulele cu rezistivitate scăzută pot funcționa eficient la tensiuni mai mici, reducând stresul componentelor electrice. Testarea pilot sau modelarea computațională ajută la optimizarea parametrilor electrici înainte de achiziționarea finală a sistemului.
Selectarea materialelor pentru medii corozive
Aplicațiile care implică componente de gaz acide sau alcaline necesită materiale specializate pentru a preveni coroziunea. Electrozii standard din oțel moale pot supraviețui doar luni de zile în funcționare corozivă, în timp ce electrozii specializați din oțel inoxidabil sau acoperiți cu ceramică durează ani de zile. Selectarea materialelor are un impact semnificativ asupra cheltuielilor de operare pe durata de viață a sistemului, justificând o evaluare atentă în timpul fazei de proiectare.
Avansarea tehnologiei precipitatorului electrostatic și evoluțiile viitoare
Sisteme cu impulsuri
Inovațiile recente folosesc mai degrabă tehnologia impulsurilor de înaltă tensiune decât excitarea continuă a curentului continuu. Energizarea impulsurilor reduce consumul mediu de energie, menținând în același timp caracteristicile superioare de încărcare. Unele modele realizează eficiențe de colectare comparabile cu sistemele continue, la aportul de energie electrică cu 40 până la 60 la sută mai mic, creând o economie atractivă pentru instalațiile conștiente de energie.
Monitorizare digitală integrată
Sistemele moderne încorporează rețele cuprinzătoare de senzori care asigură monitorizarea performanței în timp real. Măsurarea continuă a tensiunii electrodului, a curentului de descărcare, a emisiilor la ieșire și a nivelurilor buncărului permite întreținerea predictivă - service efectuat înainte de apariția problemelor și nu după ce apar. Algoritmii de inteligență artificială analizează aceste fluxuri de date pentru a optimiza programele de rap, parametrii electrici și timpul de întreținere, reducând și mai mult costurile operaționale.
Sisteme hibride electrostatic-mecanice
Combinarea precipitațiilor electrostatice cu filtrarea mecanică creează sisteme hibride care surprind avantajele ambelor tehnologii. Etapa electrostatică îndepărtează particulele ultrafine, în timp ce treapta mecanică captează particule mai mari și oferă protecție de rezervă. Aceste sisteme realizează emisii la ieșire care se apropie de miligramele cu o singură cifră pe metru cub normal - niveluri care nu erau atinse anterior cu tehnologia convențională cu o singură etapă.
Considerații privind integrarea mediului
Sistemele viitoare pun tot mai mult accent pe durabilitatea mediului dincolo de simplul control al emisiilor. Inovațiile de proiectare reduc consumul de apă în sistemele electrostatice umede, folosesc materiale reciclate în construcții și încorporează sisteme de recuperare a energiei care captează energia electrică din procesele de colectare de înaltă eficiență. Aceste evoluții aliniază tehnologia electrostatică cu obiectivele mai largi de sustenabilitate industrială.
Cele mai bune practici de instalare, pornire și punere în funcțiune
Pregătirea șantierului și lucrările de fundare
Performanța de succes a sistemului începe cu fundații de instalare adecvate. Sistemele electrostatice trebuie să funcționeze la nivel – abaterile care depășesc 5 milimetri pe metru pot perturba modelele câmpului electric și colectarea particulelor. Sistemele de izolare a vibrațiilor protejează componentele electrice sensibile de vibrațiile ambiante ale instalației. Conexiunile la conducte necesită o aliniere precisă pentru a preveni ocolirea gazului și pentru a asigura o distribuție uniformă a fluxului în zonele de colectare.
Integrarea sistemului electric
Sistemele electrice de înaltă tensiune necesită considerații excepționale de siguranță în timpul instalării. Întrerupătoarele de izolare, sistemele de împământare și mecanismele de oprire de urgență trebuie să funcționeze fiabil în toate condițiile de funcționare. Testarea înainte de activarea sistemului verifică dacă toate componentele electrice funcționează conform specificațiilor de proiectare și răspund corect la semnalele de control.
Testarea inițială a performanței
Procedurile de punere în funcțiune stabilesc valorile de bază ale performanței cu care sunt comparate operațiunile viitoare. Măsurarea emisiilor la ieșire în condiții de admisie curată oferă linia de bază a eficienței. Creșterea progresivă a concentrației de praf la intrare, verifică dacă sistemul menține eficiența proiectării pe întreaga gamă de operare. Testarea temperaturii și a căderii de presiune confirmă faptul că ipotezele de proiectare mecanice și termice se dovedesc valabile în timpul funcționării efective.
Instruire si documentare personalului
Operatorii de sistem necesită o pregătire completă care să acopere funcționarea normală, monitorizarea parametrilor, depanarea de bază și procedurile de urgență. Manualele de operare detaliate și documentația de întreținere specifice fiecărei instalații permit un management eficient pe termen lung. Instruirea regulată de perfecţionare menţine competenţa operaţională pe măsură ce apar schimbări de personal.
Impactul asupra mediului și beneficiile conformității cu reglementările
Realizarea standardului de emisii
Reglementările de mediu la nivel mondial stabilesc limite din ce în ce mai stricte ale emisiilor de particule industriale. Tehnologia electrostatică permite în mod constant conformitatea cu standardele actuale, oferind în același timp marje de siguranță pentru înăsprirea reglementărilor viitoare. Un colector de praf electrostatic modern realizează în mod obișnuit emisii de ieșire sub 50 de miligrame pe metru cub normal, niveluri mult sub majoritatea standardelor internaționale de mediu.
Contribuții la calitatea aerului
Emisiile industriale de praf contribuie în mod substanțial la poluarea aerului înconjurător și la efectele asociate asupra sănătății respiratorii. Sistemele electrostatice împiedică mii de tone de particule să intre în atmosferă anual în marile regiuni industriale. Acest impact colectiv se traduce prin îmbunătățiri măsurabile ale calității aerului comunitar și prin reducerea sarcinilor de îngrijire a sănătății cauzate de bolile legate de poluare.
Îmbunătățirea siguranței lucrătorilor
Captarea gazelor de eșapament înainte de emisia în atmosferă împiedică lucrătorii să nu se expună la norii de praf caracteristici deversării necontrolate. Calitatea îmbunătățită a aerului din instalație reduce bolile respiratorii profesionale, scade absenteismul și crește productivitatea generală a lucrătorilor. Aceste îmbunătățiri ale siguranței oferă profituri care se extind cu mult dincolo de simpla conformitate cu reglementările.
Oportunități de recuperare a resurselor
Multe procese industriale eliberează materiale valoroase în praful de evacuare. Colectarea electrostatică păstrează aceste materiale în formă uscată, relativ pură, care poate fi reciclată. Praful de aluminiu recuperat, compușii care poartă metale și alte produse secundare generează fluxuri de venituri, reducând în același timp cerințele miniere și de producție primară. Această eficiență a resurselor se aliniază cu principiile economiei circulare apreciate din ce în ce mai mult de producătorii conștienți de mediu.
Analiză financiară și evaluare cost-beneficiu
Cerințe de investiții de capital
Echipamentul inițial și costurile de instalare pentru sistemele electrostatice variază substanțial în funcție de cerințele zonei de colectare și de complexitatea aplicației. Sistemele mai mici care deservesc linii unice de procesare pot costa între 50.000 USD și 150.000 USD instalate. Sistemele mari integrate care deservesc procese multiple sau gestionează încărcături extreme de praf pot ajunge la câteva milioane de dolari. În ciuda costurilor de capital aparente mai mari decât unele alternative mecanice, eficiența și durabilitatea superioară creează o economie favorabilă pe termen lung.
Dinamica costurilor de operare
Consumul de energie electrică reprezintă cel mai mare cost operațional recurent. Sistemele moderne consumă de obicei 5 până la 15 kilowați la mie de metri cubi pe oră de volum de gaz tratat. În comparație cu sistemele cu saci unde consumul de energie crește dramatic pe măsură ce se dezvoltă turtele de filtrare, sistemele electrostatice mențin cererea constantă de energie pe tot parcursul ciclului de viață. Costurile operaționale suplimentare includ înlocuirea electrozilor, materialele de întreținere și piese de reparații ocazionale - de obicei 3 până la 8% din costul echipamentului anual.
Cronologie pentru rentabilitatea investiției
Compararea costurilor ciclului de viață cu alternativele de filtrare mecanică arată că sistemele electrostatice obțin de obicei amortizarea în 3 până la 5 ani prin cheltuieli operaționale reduse. Durata de viață extinsă a echipamentului – 15 până la 25 de ani pentru sistemele bine întreținute – creează valoare suplimentară prin decenii de servicii fiabile dincolo de perioada de amortizare. Instalațiile care necesită o eficiență excepțională de colectare pot realiza returnări și mai rapide atunci când tehnologiile alternative nu pot îndeplini cerințele de performanță la orice cost rezonabil.
Reduceri de costuri ascunse
Dincolo de costurile directe ale echipamentelor, sistemele electrostatice reduc cheltuielile auxiliare, inclusiv eliminarea filtrelor, tratarea nămolului în sistemele umede și reparațiile de urgență din cauza defecțiunii premature a filtrului. Îmbunătățirile conformității de mediu pot reduce costurile permiselor, riscul de amenzi și primele de asigurare în jurisdicțiile în care încălcările emisiilor declanșează sancțiuni severe. Aceste beneficii indirecte, deși mai greu de cuantificat, depășesc adesea economiile operaționale directe.

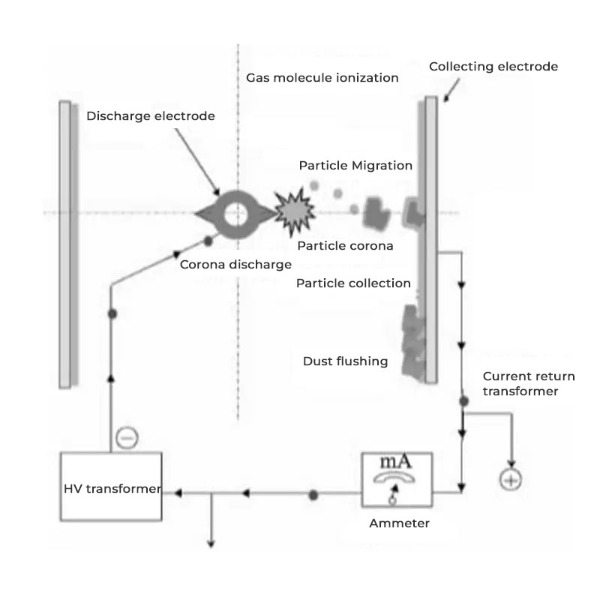

Arhitectura sistemului de precipitare electrostatică
Întrebări frecvente despre precipitatoarele electrostatice
Î1: Care este eficiența tipică de colectare a precipitatoarelor electrostatice moderne?
Sistemele electrostatice moderne realizează în mod constant eficiențe de colectare de 99 până la 99,9 la sută în întreaga gamă de dimensiuni de particule, de la ultrafine la grosiere. Aceasta înseamnă că pentru fiecare zece mii de particule care intră în sistem, doar zece până la o sută de particule scapă în atmosferă. Eficiența variază în funcție de caracteristicile particulelor, parametrii electrici și designul sistemului, dar sistemele bine întreținute rareori scad sub 99% eficiență pe toată durata de viață a acestora.
Î2: Cât de des necesită înlocuirea electrozii precipitatorului electrostatic?
Electrozii de descărcare și colectare funcționează de obicei timp de 8 până la 15 ani înainte de a deveni necesară înlocuirea. Durata de viață reală depinde de concentrația de praf de intrare, rezistivitatea particulelor, temperatura de funcționare și calitatea întreținerii. Unele instalații se confruntă cu o durată de viață a electrozilor care depășește 20 de ani, în timp ce altele care funcționează în condiții extreme pot necesita înlocuirea la fiecare 5 până la 7 ani. Întreținerea preventivă, inclusiv curățarea regulată și inhibarea coroziunii, prelungește substanțial durata de viață a electrodului.
Î3: Pot precipitatoarele electrostatice să gestioneze gazele de eșapament la temperaturi înalte?
Sistemele electrostatice standard funcționează eficient până la aproximativ 160 de grade Celsius. Dincolo de această temperatură, densitatea gazului scade, conductivitatea electrică crește, iar riscul de spark-over crește substanțial. Cu toate acestea, sistemele specializate de temperatură înaltă care utilizează materiale specifice pentru electrozi și strategii de control pot gestiona fluxurile de evacuare la 300 de grade Celsius sau mai mult. Consultarea de proiectare specifică aplicației asigură selecția corectă a sistemului pentru service la temperatură înaltă.
Î4: Ce întreținere necesită un colector de praf electrostatic?
Întreținerea de rutină include inspecții vizuale trimestriale ale stării și alinierii electrozilor, măsurarea semianuală a parametrilor electrici de funcționare și monitorizarea continuă a sistemelor de descărcare a buncărului. Întreținerea anuală implică imagini termice pentru a detecta anomaliile electrice, măsurarea căderii de presiune a sistemului și verificarea funcției sistemului de control. Înlocuirea preventivă a componentelor înainte de defecțiune previne opririle de urgență și menține performanța constantă. Un program cuprinzător de întreținere preventivă necesită de obicei 40 până la 60 de ore de muncă calificată anual pentru sistemele la scară industrială.
Î5: Cum afectează rezistivitatea particulelor performanța precipitatorului electrostatic?
Rezistivitatea electrică a particulelor determină în mod fundamental cât de eficient particulele rețin sarcina și migrează pe suprafețele de colectare. Performanța optimă apare atunci când rezistivitatea particulelor scade între 10^8 și 10^11 ohm-cm. Sub 10^8 ohm-cm, particulele își pierd încărcarea prea rapid. Peste 10^11 ohm-cm, particulele rețin sarcina excesivă și se resping de pe suprafețele colectoare. Înțelegerea rezistivității particulelor specifice aplicației în timpul proiectării sistemului asigură că parametrii electrici pot fi optimizați pentru o eficiență maximă.
Î6: Care este diferența dintre precipitatoarele electrostatice de tip placă și de tip tub?
Sistemele de tip placă folosesc plăci de colectare paralele cu electrozi de descărcare suspendați între ele. Ele oferă un design compact și acces simplu la întreținere. Sistemele de tip tub au tuburi de colectare cilindrice cu electrozi de descărcare centrali. Tuburile oferă o suprafață de colectare mai mare în spațiul echivalent al podelei, găzduind volume mai mari de gaz. Modelele de tuburi prezintă provocări mai complexe de întreținere și rap, dar excelează în aplicațiile cu spațiu limitat. Selecția depinde de structura instalației, cerințele privind volumul de gaz și capacitatea de întreținere.
Î7: Cum pot determina dacă un sistem electrostatic este adecvat pentru unitatea mea?
Tehnologia electrostatică se potrivește aplicațiilor în care captarea particulelor fine este critică, costurile operaționale trebuie reduse la minimum pe durata de viață a echipamentului și există constrângeri de spațiu. Tehnologia excelează pentru particulele care necesită recuperare, materiale cu rezistivitate ridicată la curățarea filtrului și situații în care consistența căderii de presiune este esențială. În schimb, aplicațiile care generează materiale extrem de lipicioase sau vapori corozivi pot necesita modele electrostatice umede sau sisteme hibride. Evaluarea tehnică a cerințelor specifice aplicației determină selecția optimă a tehnologiei.
Î8: Ce considerații de siguranță se aplică funcționării precipitatorului electrostatic?
Sistemele electrice de înaltă tensiune necesită protocoale de siguranță cuprinzătoare, inclusiv proceduri de izolare a energiei, sisteme de oprire de urgență, împământare adecvată și instruire a personalului. Pericol de electrocutare există chiar și atunci când echipamentul pare inactiv, deoarece sarcina stocată în componentele electrice prezintă pericol. Facilitățile trebuie să implementeze proceduri de blocare și etichetare, să limiteze accesul la zonele de înaltă tensiune și să efectueze instruiri regulate de siguranță pentru personal. Întreținerea corespunzătoare a sistemelor electrice și conformitatea cu codurile electrice asigură o funcționare în siguranță pe toată durata de viață a echipamentului.
Î9: Cum afectează condițiile de mediu performanța precipitatorului electrostatic?
Temperatura are un impact semnificativ asupra performanței, temperaturile ridicate reduc densitatea gazului și cresc conductivitatea electrică. Umiditatea peste 15% poate crea medii corozive pe suprafețele electrozilor. Compoziția gazului de intrare care conține dioxid de sulf, oxizi de azot sau alte specii chimice poate crea condiții acide care necesită materiale specializate pentru electrozi. Altitudinea locației instalației afectează densitatea gazului și performanța electrică. Proiectarea corectă a sistemului ține cont de toate condițiile de mediu anticipate pentru a menține performanța consecventă pe toată durata de viață operațională.
Î10: Ce niveluri de emisie la ieșire pot atinge precipitatoarele electrostatice?
Sistemele electrostatice moderne realizează în mod obișnuit emisii de ieșire sub 50 de miligrame pe metru cub normal. Proiectele avansate care încorporează mai multe etape de colectare sau tehnologia hibridă pot atinge emisii de ieșire sub 10 miligrame pe metru cub normal. Emisiile de un miligram cu o singură cifră per metru cub normal plasează tehnologia electrostatică printre cele mai capabile metode de colectare a prafului disponibile. Aceste niveluri de performanță depășesc majoritatea standardelor internaționale de mediu și oferă marje de siguranță pentru înăsprirea viitoare a reglementărilor.
