Cartușele filtrante de praf reprezintă inima sistemelor industriale moderne de colectare a prafului. Aceste componente cilindrice aparent simple îndeplinesc sarcina critică de a separa particulele fine de fluxurile de aer, determinând adesea dacă o instalație atinge respectarea mediului, protejează sănătatea lucrătorilor și funcționează eficient din punct de vedere al costurilor. Cu toate acestea, în spatele aspectului lor simplu se află știința sofisticată a materialelor, inginerie precisă și tehnologie în evoluție care continuă să avanseze limitele performanței de filtrare.
Înțelegerea tehnologiei cartuşelor – de la structura moleculară a mediilor de filtrare până la sistemele avansate de acoperire – permite managerilor de unități și inginerilor să ia decizii informate cu privire la selecția sistemelor, practicile de întreținere și strategiile de optimizare care reduc costurile, îmbunătățind în același timp rezultatele ecologice.

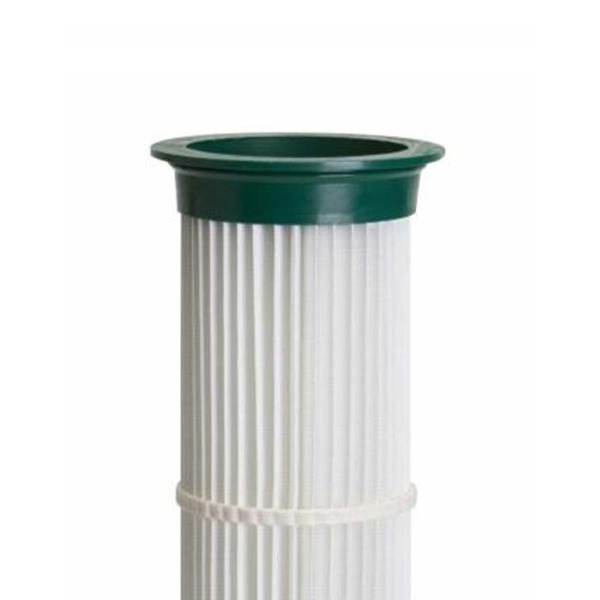

A cartus de filtru de praf constă din mai multe straturi de material proiectat legate între ele pentru a crea un element de filtrare. Spre deosebire de filtrele cu ecran plat sau filtrele cu saci tradiționale, cartușele au o construcție plisată care multiplică suprafața efectivă pentru captarea particulelor.
Designul plisat este caracteristica definitorie care distinge cartușele de alte tipuri de filtre. Pliurile verticale (de obicei 20-40 per cartuş) se desfăşoară de sus în jos, creând o suprafaţă ondulată care măreşte dramatic suprafaţa disponibilă pentru captarea particulelor. Un singur cartuş care măsoară aproximativ 10 inchi în diametru şi 22 inci înălţime poate oferi 300-500 de metri pătraţi de suprafaţă de filtrare – echivalent cu mai multe filtre cu ecran plat într-o amprentă mult mai mică.
Construcția stratificată include:
Manșon de sprijin interior: Structură rigidă care previne prăbușirea sub presiune diferențială
Medii de filtrare primare: Stratul principal captează particulele
Straturi secundare: Suprafețe de filtrare suplimentare pentru eficiență și longevitate sporite
Capace de sus și de jos: Elemente de etanșare care împiedică trecerea în jurul mediilor de filtrare
Sisteme adezive: Lipirea straturilor între ele, menținând în același timp permeabilitatea mediului
Configurația plisată oferă mai multe avantaje de performanță față de filtrele plate. Prin creșterea suprafeței de 5-10 ori în comparație cu panourile plate de dimensiuni similare, cartușele plisate permit o viteză facială mai mică (viteza aerului pe suprafața filtrului), ceea ce reduce căderea de presiune și îmbunătățește eficiența colectării. Căderea mai mică de presiune înseamnă că ventilatorul sistemului necesită mai puțină putere pentru a obține același debit de aer, reducând direct consumul de energie.
Amprenta compactă este un alt avantaj major. A cartuș colector de praf care conțin elemente plisate ocupă mult mai puțin spațiu pe podea decât sistemele cu saci care realizează un flux de aer echivalent. Această eficiență a spațiului a condus la adoptarea pe scară largă în facilitățile cu suprafață disponibilă limitată.
Mediul de filtrare în sine – materialul care captează de fapt particulele de praf – este locul în care are loc cea mai mare parte a inovației în tehnologia cartuşelor. Diferitele materiale media oferă caracteristici de performanță distincte, potrivite pentru diferite aplicații.
Fibra de sticlă a fost mediul original de filtrare cu cartuș și rămâne obișnuit pentru aplicațiile de serviciu general. Compus din fibre de sticlă orientate aleatoriu lipite cu rășină, mediile din fibră de sticlă oferă o bună rezistență chimică, capacitate de temperatură ridicată (până la 260°C) și rentabilitate. Cu toate acestea, fibra de sticlă are caracteristici moderate de eliberare a prafului și poate suferi de atac alcalin în anumite medii chimice.
Interval de temperatură: până la 260°C continuu
Rezistenta chimica: Bun pentru majoritatea acizilor; limitată la expunerea alcalină
Eliberarea prafului: Moderat; un pic de praf se poate retrage în timpul curățării
Cost: Scăzut spre moderat
Aplicații tipice: Turnatorii, prelucrarea metalelor, praf industrial general
Fibrele de poliester oferă caracteristici îmbunătățite de eliberare a prafului în comparație cu fibra de sticlă, reducând forța necesară în timpul curățării filtrului. Această curățare mai blândă reduce oboseala mediului de filtrare și prelungește durata de viață. Poliesterul gestionează umezeala mai bine decât fibra de sticlă, dar are o capacitate mai mică de temperatură maximă.
Interval de temperatură: până la 150°C continuu
Rezistenta chimica: Bun pentru majoritatea acizilor și alcalinelor; limitată la agenți oxidanți puternici
Eliberarea prafului: Excelent; se curata foarte usor in timpul evenimentelor de puls
Cost: Moderat
Aplicații tipice: Farmaceutice, prelucrarea alimentelor, fabrici de ciment
Politetrafluoretilena (PTFE) este un fluoropolimer sintetic aplicat ca un strat subțire pe suprafețele mediilor de filtrare. Acoperirea cu PTFE îmbunătățește dramatic eliberarea prafului - praful alunecă practic de pe suprafața filtrului, în loc să necesite o curățare agresivă. Această tehnologie a revoluționat performanța filtrului cu cartuş, în special pentru praful provocator.
Eliberare de praf: Excepțional; aderență minimă indiferent de tipul de praf
Compatibilitate cu temperatura: Dependent de mediu (de obicei 150-260°C, în funcție de mediul de bază)
Rezistenta la umiditate: Proprietățile hidrofobe excelente împiedică absorbția umidității
Cost: Înalt; primă semnificativă față de mediile neacoperite
Aplicații tipice: Praf lipicios, procese umede, cerințe de curățare de înaltă frecvență
Tehnologia de ultimă oră cu nanofibre folosește fibre sintetice extrem de fine (adesea mai puțin de 1 micrometru diametru) pentru a crea suprafețe de filtrare ultra-dense. Aceste medii obțin o eficiență de colectare de 99,95-99,99%, captând particule de până la 0,3 microni. Mediile din nanofibre prezintă, de asemenea, o eliberare excelentă de praf și pot reduce semnificativ frecvența de curățare a filtrului.
Eficiența colectării: 99,95-99,99% pentru particule mici de 0,3 microni
Eliberare de praf: Superior; forță minimă de curățare necesară
Durata de viata a filtrului: Extins cu 30-50% comparativ cu mediile convenționale
Cost: Prețuri premium; opțiune media cu cel mai mare cost
Aplicații tipice: Medii farmaceutice, electronice, ultra-curate
Dincolo de fibrele mediilor de bază, acoperirile de suprafață și tratamentele influențează dramatic performanța filtrului. Aceste straturi subțiri microscopic modifică modul în care praful interacționează cu suprafețele filtrului.
Acoperirea cu PTFE (Teflon) creează o suprafață alunecoasă unde particulele de praf nu pot adera cu ușurință. Acoperirea este aplicată prin electrospray sau alte metode de precizie pentru a crea un strat uniform de 20-50 microni grosime. Suprafețele din PTFE sunt în mod inerent hidrofobe, respingând umezeala și prevenind aglomerarea prafului legată de umiditate.
Beneficiile acoperirii cu PTFE sunt substanțiale:
Îmbunătățirea dramatică a eliberării de praf: Forța de curățare a prăjiturii se reduce cu 50-70%
Frecvență redusă de curățare: Curățarea cu impulsuri poate fi mai puțin agresivă, prelungind durata de viață a suportului
Manevrarea umezelii: Performanță excelentă în medii cu procese umede sau umede
Performanță de praf lipicios: Se ocupă de ciocolată, minerale, adezivi care ar orbi mediile neacoperite
Extinderea duratei de viață a filtrului: Durată de viață cu 30-50% mai mare în comparație cu mediile neacoperite
Învelișurile oleofobe resping uleiurile și lipidele, prevenind praful încărcat cu ulei de aglomerarea și orbirea filtrelor. Aceste acoperiri sunt deosebit de valoroase în operațiunile de prelucrare în care aerosolii fluidi pentru prelucrarea metalelor se combină cu praful metalic pentru a crea turte tenace de praf. Acoperirile oleofobe își mențin eficiența chiar și atunci când mediile de bază sunt încărcate cu particule de praf.
Unele cartușe folosesc tehnologia cu fibre încărcate electrostatic pentru a îmbunătăți captarea particulelor. Încărcăturile atrag particule fine, îmbunătățind eficiența colectării particulelor submicronice. Efectele electrostatice sunt menținute chiar și atunci când sarcinile statice se disipează treptat pe durata de viață a filtrului, ceea ce face ca aceasta să fie o îmbunătățire eficientă pe termen lung.
În aplicațiile farmaceutice, de prelucrare a alimentelor și de camere curate, tratamentele de suprafață care inhibă creșterea microbiană previn colonizarea filtrului de către bacterii și ciuperci. Aceste tratamente nu elimină microbii, ci încetinesc creșterea acestora, prelungind durata de viață acceptabilă a filtrului înainte ca contaminarea microbiană să necesite înlocuire.
Suprafețele hidrofobe nano-texturate emergente imită caracteristicile frunzelor de lotus, creând un efect super-hidrofob care elimină atât umiditatea, cât și particulele fine cu o forță minimă de curățare. Aceste suprafețe avansate promit să prelungească durata de viață a filtrului, reducând în același timp cerințele energetice de curățare.
Eficiența colectării măsoară ce procent de particule care intră în filtru sunt captate. Un cartuş cu o eficienţă de 99,5% permite trecerea a 0,5% din particulele primite. Acest procent aparent mic poate fi semnificativ în aplicațiile cu volum mare.
Eficiența variază în funcție de dimensiunea particulelor, majoritatea cartușelor fiind mai puțin eficiente la captarea particulelor extrem de fine (sub 1 micrometru). Eficiența se modifică, de asemenea, în timpul duratei de viață a filtrului - eficiența crește de obicei pe măsură ce praful se acumulează pe suprafața filtrului și creează un strat suplimentar de filtrare, până când turta de praf acumulată devine atât de groasă încât aerul începe să treacă în jurul său și nu prin el.
Căderea de presiune este rezistența la fluxul de aer creat de mediul filtrant. Căderea inițială de presiune cu filtre curate este de obicei de 2-5 inci de coloană de apă, în funcție de construcția mediului și de viteza aerului. Pe măsură ce praful se acumulează, căderea de presiune crește liniar până la curățare. Căderea de presiune maximă admisă (de obicei 6-8 inci de coloană de apă) declanșează cicluri automate de curățare.
Înțelegerea căderii de presiune este crucială pentru eficiența energetică a sistemului. O creștere de 2 inci a căderii de presiune necesită ca ventilatorul să consume aproximativ 15-20% mai multă putere. Înlocuirea regulată a filtrului înainte ca scăderea presiunii să devină excesivă este o disciplină esențială de întreținere care are un impact direct asupra costurilor de operare.
Măsurată în picioare cubi pe minut (CFM) sau metri cubi pe oră (CMH), capacitatea debitului de aer indică volumul de aer praf pe care un cartuş îl poate procesa. Capacitatea debitului de aer depinde de zona filtrului, de permeabilitatea mediului și de căderea de presiune acceptabilă. Un singur cartuş procesează de obicei 300-1.200 CFM, în funcţie de aceşti factori.
Dimensionarea sistemului trebuie să țină cont de funcționarea simultană a tuturor punctelor de emisie plus marja de siguranță pentru extinderea viitoare. Sistemele subdimensionate nu pot menține viteza necesară a aerului pentru captarea prafului, rezultând emisii fugitive și colectare inadecvată.
Temperatura maximă de funcționare continuă variază în funcție de tipul de suport și de acoperire. Fibra de sticlă și poliesterii de înaltă temperatură tolerează 250-260°C, în timp ce poliesterul standard este limitat la 150°C. Acoperirea cu PTFE nu modifică limitele de temperatură a suportului de bază, dar oferă performanțe superioare în aceste limite. Capacitatea de temperatură a mediului de nanofibră depinde de compoziția fibrei de bază.
Excursii scurte de temperatură peste valoarea nominală continuă sunt tolerabile (5-10 minute peste temperatura nominală cauzează rareori daune permanente), dar funcționarea susținută la temperaturi ridicate provoacă o degradare rapidă. Gestionarea temperaturii devine critică în aplicațiile la temperatură înaltă, cum ar fi turnătorii și fabricile de oțel.
Concentrația mare de praf evacuează capacitatea filtrului mai rapid, necesitând înlocuiri mai frecvente. Praful fin astupa mediile mai usor decat praful grosier. Aderența lipicioasă la praf reduce durata de viață eficientă a filtrului, necesitând o curățare mai agresivă. Praful higroscopic care absoarbe umezeala poate aglomera și filtrele oarbe. Înțelegerea caracteristicilor dvs. de praf vă permite să anticipați așteptările realiste de viață a filtrului.
Funcționarea continuă la capacitatea proiectată produce o durată de viață previzibilă a filtrului. Funcționarea cu sarcină parțială poate prelungi durata de viață a filtrului prin reducerea ratei de încărcare a prafului. Ciclurile frecvente de pornire-oprire pot scurta durata de viață din cauza vârfurilor de presiune în timpul pornirii. Stabilitatea temperaturii îmbunătățește longevitatea filtrului; variațiile de temperatură provoacă contracția și expansiunea mediului, accelerând oboseala fibrelor.
Curățarea agresivă a filtrului (presiune sau frecvență excesivă a pulsului) obosește fibrele media și scurtează durata de viață. Cu toate acestea, curățarea inadecvată care permite căderea presiunii să crească excesiv poate cauza blocarea permanentă a suportului. Parametrii corespunzători de curățare — echilibrați pentru a menține o scădere rezonabilă de presiune fără suprasolicitarea mediului — optimizează durata de viață a filtrului.
Etanșarea slabă a capacelor de capăt permite ocolirea aerului murdar, reducând durata de viață eficientă a filtrului prin bypass intern, mai degrabă decât epuizarea reală a mediului. Instalarea incorectă a cartuşului care lasă goluri sau deteriorează capacele subminează performanţa sistemului din prima zi.
Umiditatea ridicată poate accelera aglomerarea prafului și deteriorarea suportului. Temperaturile extreme modifică stresul fibrelor media. Atmosferele corozive care conțin vapori acizi sau alcalini atacă chimic mediile. Protecția echipamentului de colectare împotriva condițiilor dure de mediu prelungește în mod semnificativ durata de viață a componentelor.
Curățarea cu jet de impulsuri, cea mai comună metodă de curățare a cartuşelor, trimite explozii de aer comprimat de înaltă presiune prin mediul de filtrare în sens invers. Această metodă de curățare este eficientă și fiabilă. Cu toate acestea, performanța optimă necesită o calibrare atentă a presiunii și frecvenței pulsului.
Presiunea pulsului: De obicei 80-100 PSI aer comprimat; presiunea excesivă (peste 120 PSI) deteriorează mediile
Durata impulsului: 50-200 milisecunde; impulsurile mai lungi nu îmbunătățesc curățarea, dar cresc stresul media
Frecvența curățării: Sistemele automate măsoară căderea de presiune și declanșează curățarea la atingerea pragului prestabilit, de obicei la fiecare 2-24 de ore, în funcție de aplicație
Sincronizarea supapei solenoid: Funcționarea precisă a supapei este critică; supapele uzate sau prost reglate creează modele de curățare neregulate
Colectoarele moderne de cartuș includ senzori de cădere de presiune care asigură monitorizarea în timp real. Trasarea căderii de presiune în timp dezvăluie tendințele performanței filtrului. Dacă scăderea presiunii crește mai repede decât se aștepta, aceasta semnalează probleme potențiale:
Bypass de praf: Creșterea rapidă a presiunii poate indica defecțiunea etanșării sau poziționarea necorespunzătoare a cartuşului
Daune media: Mediile filtrante rupte sau perforate prezintă o creștere bruscă a presiunii
Acumularea de umiditate: Praful umed înfundă mediile, provocând o creștere excesivă a presiunii
Defecțiunea sistemului de curățare: Curățarea inadecvată permite creșterea progresivă a presiunii
Compararea performanței actuale a căderii de presiune cu valoarea de referință istorică dezvăluie probleme emergente înainte de apariția defecțiunii sistemului, permițând programarea proactivă a întreținerii.
Curățarea cu jet de impulsuri depinde de aer comprimat curat și uscat. Aerosolii de ulei de la compresoarele de aer acoperă mediile filtrante și reduc eficacitatea curățării. Vaporii de apă se condensează în zilele reci și creează prajituri umede. Uscătoarele de aer și filtrele de înaltă calitate ale sistemului de aer comprimat sunt investiții esențiale de întreținere care prelungesc durata de viață a filtrului și reduc defecțiunile sistemului de curățare.
Mai multe strategii reduc frecvența de înlocuire a filtrului:
Supradimensionare: Specificarea cartușelor de capacitate mai mare care funcționează la o viteză mai mică a aerului reduce căderea de presiune și prelungește durata de viață cu 20-30%
Prefiltrare: Îndepărtarea particulelor grosiere înainte ca acestea să ajungă la cartușele principale protejează cartușele scumpe pentru medii fine
Media de calitate: Mediile acoperite cu PTFE premium sau nanofibre costă mai mult inițial, dar oferă o durată de viață mai lungă cu 30-50%, oferind o valoare economică excelentă
Controlul mediului: Gestionarea umidității și temperaturii în carcasa de colectare reduce problemele de aglomerare a prafului
Curățare corespunzătoare: Parametrii de puls optimizați mențin starea filtrului fără stres excesiv
Eficiența cartuşului curat reflectă capacitatea de captare inerentă a mediilor de filtrare. Pe măsură ce filtrul funcționează, praful se acumulează la suprafață, creând o turtă de praf care crește efectiv eficiența - praful acumulat acționează ca o etapă suplimentară de filtrare. Această îmbunătățire a eficienței continuă pentru o anumită perioadă, de obicei de la săptămâni la luni, în funcție de concentrația de praf.
Cu toate acestea, pe măsură ce grosimea turtei de praf crește, eficiența atinge vârfuri și apoi scade treptat, deoarece presiunea ridicată în turta acumulată face ca aerul să treacă din ce în ce mai mult în jurul prafului decât prin acesta. În cele din urmă, sistemul atinge scăderea maximă admisă de presiune, declanșând curățarea. Ciclul de curățare îndepărtează cel mai mare praf acumulat, scăzând eficiența înapoi la valorile inițiale ale filtrului de curățare, iar ciclul se repetă.
Penetrarea (procentul de particule care trec prin netratate) scade inițial pe măsură ce praful se acumulează, creând îmbunătățirea eficienței menționată mai sus. Cu toate acestea, penetrarea crește din nou pe măsură ce grosimea turtei crește și bypass-ul devine semnificativ. Punctul de cea mai scăzută penetrare (cea mai mare eficiență) apare de obicei la 60-80% din căderea maximă admisă de presiune.
Această relație are implicații practice: înlocuirea filtrelor înainte de a atinge căderea maximă de presiune menține o eficiență medie mai mare pe tot parcursul ciclului de viață al filtrului, chiar dacă cartușele individuale ar putea funcționa mai mult timp teoretic.
Particulele submicronice (sub 1 micrometru) sunt deosebit de dificil de captat. În timp ce majoritatea cartuşelor promovează o eficienţă de 99%, această eficienţă se aplică particulelor în intervalul 1-10 micrometri unde mecanismele de colectare (impact, interceptare, difuzie) funcţionează cel mai eficient. Eficiența particulelor submicronice poate fi cu 5-10% mai mică.
Pentru aplicațiile care necesită un control excepțional submicron (producție farmaceutică, electronice, medii ultra-curate), mediile de nanofibră cu rețelele lor dense de fibre îmbunătățesc semnificativ captarea submicronică.
Turnătoriile, oțelăriile și procesele chimice la temperatură înaltă generează praf la temperaturi ridicate, necesitând medii care mențin integritatea în căldură. Sunt esențiale mediile de poliester sau fibră de sticlă la temperaturi ridicate, evaluate la 250-260°C. Acoperirea cu PTFE asigură o eliberare superioară de praf în aceste condiții solicitante.
Gestionarea temperaturii - folosind izolație sau conducte de admisie răcite cu apă pentru a reduce temperatura aerului de admisie - prelungește durata de viață a filtrului la temperatură ridicată. Permiterea aerului de intrare să se răcească ușor sub temperatura maximă a suportului asigură o marjă de funcționare pentru creșterile de temperatură în timpul creșterilor de producție.
Praful de ciocolată din cofetărie, colofonia în prelucrarea lemnului și praful mineral în producția de ceramică prezintă toate provocări – praful aderă puternic la mediile de filtrare standard, necesitând o curățare agresivă care dăunează mediului. Mediile acoperite cu PTFE sau oleofobe cu proprietăți superioare de eliberare a prafului excelează în aceste aplicații.
Pentru praful higroscopic care absoarbe umezeala, pre-uscarea aerului de admisie sau carcasa filtrului incalzit previne absorbtia si aglomerarea umezelii. Unele facilități folosesc cartușe cu dispozitive de drenaj pentru a face față condensului de umezeală.
Procesele de măcinare umedă și mediile cu umiditate ridicată creează praf încărcat cu umiditate care înfundă mediile standard. Proprietățile hidrofobe ale mediilor acoperite cu PTFE împiedică absorbția apei. Unele facilități folosesc colectoare de cartușe cu drenaj de umiditate pentru a gestiona transferul picăturilor de apă din procesele umede.
Unele substanțe chimice atacă anumite medii de filtrare. Acizii tari necesită medii acoperite cu poliester sau PTFE; alcalii puternici pot deteriora poliesterul, necesitând fibră de sticlă. Evaluarea compatibilității chimice asigură că selecția mediului se potrivește cu mediul chimic specific.
Cerințele stricte de curățenie în producția alimentară și farmaceutică necesită medii de cea mai înaltă eficiență. Cartușele din nanofibră care îndeplinesc standardele ultra-curate sunt standard în aceste industrii. Acoperirile antimicrobiene previn creșterea biologică care ar putea contamina produsul sau ar putea compromite performanța filtrului.
Mediile premium (acoperite cu PTFE sau nanofibră) costă de 3-5 ori mai mult decât mediile de bază din fibră de sticlă. Cu toate acestea, analiza cost-pe-oră dezvăluie adesea că media premium oferă o valoare economică superioară:
| Tip media | Costul unitar | Viața așteptată (ore) | Cost pe oră de funcționare | Cicluri de curățare/an |
|---|---|---|---|---|
| Fibră de sticlă | 100 | 2.000 | 0.05 | 4.380 |
| Poliester | 150 | 2.500 | 0.06 | 3.500 |
| Acoperit cu PTFE | 350 | 3.500 | 0.10 | 2.000 |
| Nano-fibre | 500 | 4.500 | 0.11 | 1.500 |
Această analiză arată că, în timp ce mediile premium au costuri pe oră mai mari numai pentru material, durata de viață extinsă și frecvența redusă de curățare scad costurile totale de operare a sistemului atunci când se ține cont de energie, forță de muncă și uzura sistemelor de curățare.
Filtrele murdare care necesită putere mare a ventilatorului pentru a depăși căderea de presiune consumă mult mai multă energie decât sistemele întreținute corespunzător. Un singur cartuş care funcţionează la o cădere excesivă de presiune (din cauza înlocuirii întârziate) poate adăuga 1-2 kilowaţi la consumul de energie al sistemului. În instalațiile cu funcționare continuă, acest lucru se traduce în mii de dolari anual în costuri inutile cu energie.
Consum redus de aer comprimat: Curățarea delicată a suporturilor premium necesită o presiune mai mică de curățare
Manopera de intretinere redusa: Înlocuirile mai puțin frecvente reduc cerințele de muncă
Uzura redusa a echipamentului: Căderea mai mică de presiune reduce stresul asupra ventilatoarelor și rulmenților
Performanță de mediu îmbunătățită: Eficiența ridicată constantă oferă aer evacuat mai curat
Timp de oprire redus al instalației: Durata de viață extinsă a filtrului înseamnă mai puține întreruperi de întreținere
Instalarea corectă a cartuşului previne ocolirea care ar compromite performanţa sistemului. Practicile cheie includ:
Inspectați capacele de capăt: Înainte de instalare, verificați ca capacele de capăt să nu fie deteriorate și etanșările sunt intacte
Carcasa curata: Îndepărtați praful și resturile din carcasa cartuşului înainte de instalare
Asezarea corecta: Asigurați-vă că cartușul este așezat corect în conexiunile de sus și de jos, fără goluri
Verificarea garniturii: Verificați că garniturile sunt prezente, poziționate corect și nedeteriorate
Feronerie de reținere: Asigurați orice elemente de fixare sau cleme în mod corespunzător, fără a le strânge prea mult
Test de presiune a sistemului: După instalare, verificați ca sistemul să mențină presiunea fără scurgeri
Cartușele sunt fragile, deși par robuste. Manipularea brutală poate deteriora manșoanele de susținere interne sau poate crea micro-perforări în medii care nu sunt detectate până când testarea presiunii dezvăluie scurgeri.
Manipulați cartușele cu grijă; evita caderea sau impactul brutal
Transportați în ambalaje de protecție pentru a preveni deteriorarea
Depozitați într-un mediu uscat pentru a preveni absorbția umidității înainte de instalare
Protejați-vă de temperaturile extreme care ar putea deteriora mediile sau garniturile capacului de capăt
Cartușele folosite pot conține praf periculos care necesită o manipulare specială în timpul eliminării. Respectați reglementările de mediu aplicabile pentru eliminarea prafului. Unele zone industriale au instalații specializate de manipulare a deșeurilor periculoase care acceptă cartușe de filtrare și materiale contaminate. Eliminarea corectă previne contaminarea mediului și asigură conformitatea cu reglementările.
Dacă scăderea presiunii crește mai repede decât valoarea de referință istorică, investigați aceste cauze potențiale:
Generare crescută de praf: Modificările în producție sau materie primă pot crește încărcarea de praf
Bypass de praf: Scurgerile de etanșare sau poziționarea necorespunzătoare a cartuşului permit ocolirea aerului murdar
Daune media: Rupturile sau perforațiile permit ocolirea aerului fără a colecta praf
Curățare necorespunzătoare: Defecțiunea supapei electromagnetice sau problemele cu aerul comprimat împiedică curățarea eficientă
Acumularea de umiditate: Umiditatea sau condensul provoacă aglomerarea prafului
Praful vizibil care iese prin orificiul de evacuare a aerului curat indică defecțiunea filtrului. Cauzele includ:
Defecțiunea etanșării capacului de capăt permițând ocolire directă
Perforarea sau ruperea suportului
Medii incompatibile pentru praful colectat
Sistem supradimensionat care funcționează la o viteză frontală excesivă
Dacă cartușele necesită înlocuire mult mai des decât era de așteptat:
Verificați că caracteristicile prafului corespund specificațiilor de proiectare a filtrului
Verificați calitatea aerului comprimat (contaminare cu ulei, apă)
Auditarea parametrilor de curățare (presiune puls, frecvență, sincronizare)
Examinați instalația pentru modificări de generare de praf
Verificați procedura de instalare și locația cartuşului
Filtrele cu cartuș folosesc medii plisate într-o configurație cilindrică compactă, în timp ce filtrele cu saci folosesc pungi din material alungit. Cartușele oferă o compactitate superioară, de obicei de 5-10 ori mai multă suprafață în același spațiu. Cartușele oferă în general o eficiență mai mare și un cost de operare mai mic datorită căderii mai mici de presiune. Casele cu saci sunt mai potrivite pentru aplicații cu flux de aer foarte ridicat și permit înlocuirea individuală a sacului în timp ce sistemul funcționează. Selecția depinde de constrângerile instalației și de cerințele aplicației.
Monitorizarea căderii de presiune este indicatorul principal. Când scăderea presiunii în sistem atinge valoarea maximă specificată de producător (de obicei 6-8 inci de coloană de apă), este necesară înlocuirea filtrului. Unele unități utilizează programe de înlocuire bazate pe timp, mai degrabă decât pe baza de presiune, în special în aplicațiile în care căderea de presiune este dificil de măsurat cu precizie. Înlocuiți întotdeauna filtrele înainte de a se produce degradarea performanței sistemului.
Nu în mod inerent, dar configurația cartuşelor cu caracteristici superioare de eliberare a prafului și disponibilitatea acoperirii cu PTFE face cartuşele mai potrivite pentru praful provocator. Cartușele acoperite cu PTFE gestionează umiditatea și praful lipicios mult mai bine decât mediile neacoperite. Pentru aplicații foarte umede, colectorii umezi pot fi necesari indiferent de tipul de filtru.
Cartușele de bază din fibră de sticlă costă aproximativ 100 de unități. Cartușele acoperite cu PTFE costă de 3-4 ori mai mult, în timp ce cartușele din nanofibră costă de 4-5 ori mai mult. Cu toate acestea, mediile premium prelungesc durata de viață cu 30-50% și reduc costurile cu energie prin căderea mai mică a presiunii, făcând adesea opțiunile premium mai economice pe durata de viață a echipamentului, în ciuda costului inițial mai ridicat.
Fiecare tip de suport are o temperatură maximă continuă. Funcționarea peste temperatura nominală accelerează degradarea fibrelor și reduce durata de viață a filtrului. Excursii scurte de temperatură (minute) peste valoarea nominală rareori cauzează daune permanente, dar o temperatură ridicată susținută cauzează defecțiuni rapide. Selectați medii cu o temperatură care se potrivește cu aplicația dvs. și gestionați temperatura aerului de admisie prin proiectarea sistemului, dacă este necesar.
Cartușele industriale standard nu sunt proiectate pentru spălare și reutilizare; încercarea de a le spăla poate deteriora structurile interne de sprijin și etanșările. Unele cartușe specializate sunt concepute ca elemente lavabile, dar acestea sunt concepute special pentru acest scop. Utilizați întotdeauna proceduri de curățare și înlocuire aprobate de producător.
Cauzele obișnuite includ instalarea necorespunzătoare cu scurgeri de by-pass, aer comprimat contaminat în sistemele de curățare prin impulsuri, aplicarea pe tipuri de praf incompatibile cu chimia media, presiunea de curățare excesivă care dăunează mediului, funcționarea la temperatură excesivă, absorbția de umiditate care provoacă aglomerarea prafului și controale inadecvate ale mediului în carcasă. Abordarea acestor probleme rezolvă adesea problemele de eșec prematur.
Acoperirea PTFE aplicată pe medii de bază de calitate este excelentă pentru praful lipicios, aplicațiile încărcate cu umiditate și scenariile de curățare de înaltă frecvență. Mediile nano-fibre excelează atunci când este necesară cea mai mare eficiență (99,95%) sau când controlul particulelor submicronice este critic. Selecția depinde de caracteristicile specifice ale prafului, de cerințele de eficiență și de buget. Consultați specialiștii pentru aplicațiile care necesită cele mai înalte niveluri de performanță.
Tehnologia cartuşelor filtrante continuă să avanseze, oferind facilităţilor industriale soluţii din ce în ce mai eficiente pentru controlul prafului. Înțelegerea științei din spatele materialelor media, tehnologiilor de acoperire și caracteristicilor de performanță permite luarea de decizii informate cu privire la selecția și optimizarea sistemului.
Cea mai rentabilă abordare implică adesea investiția în cartușe de calitate superioară care funcționează în sisteme proiectate corespunzător, cu practici de întreținere excelente. În timp ce cartușele premium costă mai mult inițial, durata de viață extinsă, costurile de operare mai mici, eficiența superioară și consumul redus de energie oferă adesea un cost total de proprietate mai bun decât alternativele economice la buget.
Practicile adecvate de instalare, monitorizare și întreținere sunt la fel de importante ca și selecția suportului. Chiar și cele mai fine cartușe au performanțe slabe în sistemele prost întreținute, cu defecțiuni ale etanșării, curățare inadecvată sau aer comprimat contaminat. Stabilirea de programe disciplinate de întreținere și abordarea promptă a problemelor emergente maximizează rentabilitatea investiției în sistemul dumneavoastră de filtrare.
