Uscarea cocsului este un proces critic în fabricile metalurgice și de cocsificare, dar generează provocări operaționale semnificative. Cuptoarele de uscare produc gaze de ardere la temperaturi înalte încărcate cu particule fine, alături de urme de compuși de sulf și vapori acizi. Acest flux complex de deșeuri prezintă multiple probleme pentru operatorii instalațiilor.
Sistemele tradiționale de filtrare uscată se luptă cu aceste condiții. Temperaturile ridicate riscă să deterioreze mediile filtrante, în timp ce compoziția chimică a gazelor de evacuare accelerează coroziunea echipamentului. Multe unități se confruntă cu nerespectarea reglementărilor de mediu, ceea ce duce la opriri costisitoare și sancțiuni de reglementare. Întreținerea echipamentelor devine frecventă și costisitoare, influențând eficiența generală a producției și rentabilitatea.
Aceste provocări necesită o soluție mai robustă concepută special pentru medii industriale cu temperaturi ridicate și cu încărcare mare de praf. Aici tehnologia de spălare umedă devine esențială pentru operațiunile metalurgice moderne.
A scruber umed cu uscare cocs este un sistem integrat de control al mediului conceput special pentru aplicații metalurgice și instalații de cocsificare. Sistemul combină colectarea prafului, reducerea temperaturii și îndepărtarea preliminară a compușilor de sulf într-un singur aparat unificat.

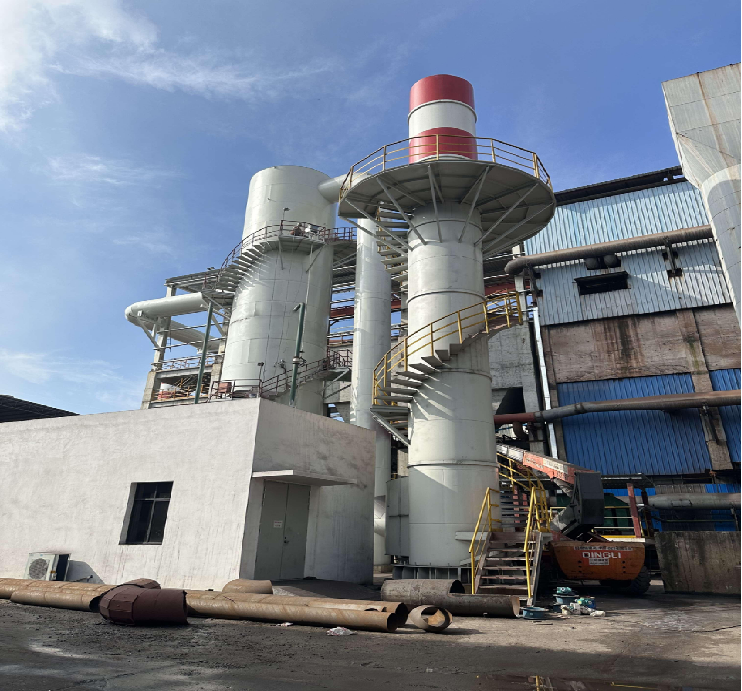

Sistemul constă dintr-un turn vertical de oțel ca vas de contact primar. Turnul dispune de:
Coloane de pulverizare interne în mai multe etape pentru o distribuție consistentă a lichidului
Scari de inspectie in spirala cu platforme de siguranta pentru acces la intretinere
Sisteme de conducte de intrare și ieșire pentru dirijarea gazelor arse
Camera de eliminare a aburii pentru a separa picăturile de apă antrenate
Coș de evacuare montat în partea de sus pentru evacuarea curată a gazelor
Unitate integrată de tratare și recuperare a apei cu circulație
Aceste componente funcționează împreună ca o soluție completă dintr-un singur pachet, care necesită asamblare minimă la fața locului și integrare cu infrastructura de producție existentă.
Această tehnologie este potrivită în mod special pentru:
Tratamentul de evacuare a cuptorului de cocs și uscător cu tambur
Operatii de uscare a zgurii de otel
Managementul gazelor reziduale din cuptorul de sinterizare metalurgică
Colectarea prafului industrial la temperaturi ridicate care necesită răcire simultană
Înțelegerea modului în care a colector de praf umed funcționează ajută la explicarea de ce această tehnologie este superioară pentru aplicațiile de uscare a cocsului. Procesul implică mai multe etape integrate care funcționează simultan pentru a obține o îmbunătățire completă a calității aerului.
Etapa 1: Aport și Contact - Gazele de ardere fierbinți de la echipamentul de uscare a cocsului intră în turnul de epurare prin racordul de admisie inferioară. Viteza gazului este controlată pentru a optimiza timpul de contact fără a crea cădere excesivă de presiune în sistem.
Etapa 2: Atomizarea lichidului - Sistemele de pulverizare cu mai multe niveluri distribuie lichidul de spălare în toată camera turnului. Modelul de pulverizare creează o ceață densă care maximizează contactul suprafeței dintre picăturile de lichid și fluxul de gaz care intră.
Etapa 3: Captarea particulelor - Particulele de praf se ciocnesc cu picăturile de apă și sunt prinse. Reducerea temperaturii are loc rapid pe măsură ce gazul la temperatură ridicată schimbă căldură cu lichidul de spălare mai rece. Combinația dintre captarea umedă și răcirea prin evaporare face ca acest proces să fie extrem de eficient în comparație cu metodele uscate.
Etapa 4: Separarea ceață - Gazul tratat se ridică prin secțiunea de eliminare a ceață, unde forțele centrifuge și impactul îndepărtează picăturile de apă antrenate. Acest lucru asigură că aerul de evacuare îndeplinește atât cerințele de mediu, cât și cerințele de siguranță.
Etapa 5: Evacuarea evacuarii - Gazul curățat și răcit iese prin stiva de sus la o temperatură și o concentrație de particule semnificativ reduse, îndeplinind pragurile de conformitate cu reglementările.
Etapa 6: Reciclarea apei - Lichidul de spălare încărcat cu praf se scurge în bazinul de colectare de jos, unde depunerea gravitațională separă solidele. Apa limpede recirculează înapoi în colectoarele de pulverizare prin sisteme de pompare dedicate, în timp ce nămolul decantat este îndepărtat periodic pentru o eliminare adecvată.
Filtrele cu sac uscat se bazează pe separarea mecanică și suferă limitări critice în serviciul de uscare a cocsului la temperatură înaltă. Mediile filtrante se degradează rapid peste anumite temperaturi, necesitând înlocuire constantă și provocând întreruperi ale producției. În plus, filtrele uscate nu pot răci gazele și nici nu pot elimina componentele de vapori acizi.
Spălarea umedă elimină aceste constrângeri. Apa oferă o capacitate termică inerentă pentru răcire, previne degradarea mediului de filtrare și neutralizează chimic compușii acizi ai sulfului. Tehnologia gestionează temperaturile extreme care ar distruge filtrele mecanice în câteva zile de la funcționare.
Uscarea cocsului produce gaze de ardere care depășesc adesea 200 de grade Celsius. Acest regim de temperatură distruge sistemele mecanice de filtrare în câteva ore. Tehnologia de spălare umedă funcționează în mod fiabil pe toată această gamă, răcind gazele la temperaturi de evacuare sigure, menținând în același timp integritatea structurală. Investiția în echipamente este protejată de deteriorarea termică.
O singură unitate îndeplinește trei funcții critice simultan: colectarea particulelor, răcirea gazelor de evacuare și neutralizarea preliminară a gazelor acide. Acest lucru elimină nevoia de colectoare de praf, turnuri de răcire și sisteme de tratare chimică separate, reducând semnificativ cheltuielile de capital și cerințele de spațiu.
Designul turnului vertical cu diametru mare rezistă la condiții de proces agresive. Construcția din oțel cu căptușeală opțională rezistentă la coroziune găzduiește compuși acizi de sulf și fluxuri de gaz de mare viteză. Platformele de întreținere integrate și scările spiralate oferă acces sigur pentru activitățile de inspecție și reparații, reducând timpul de nefuncționare și costurile de service. Structura fizică substanțială rezistă la deformare sub stres termic și ciclic de presiune.
Capacitatea sistemului, configurația internă și selecția materialului se adaptează la cerințele specifice ale instalației. Volumul de procesare variază de la uscătoare auxiliare mici la sisteme mari de evacuare a cuptoarelor primare. Specificațiile materialelor pot include oțel inoxidabil, oțel carbon căptușit cu cauciuc sau acoperiri specializate bazate pe evaluarea corozivității și parametrii bugetari. Clienții primesc soluții proiectate mai degrabă decât echipamente generice.
Concentrațiile de praf la ieșire îndeplinesc în mod constant pragurile de reglementare fără o logică de control complicată sau schimbări frecvente ale mediilor. Sistemul menține conformitatea în timpul variațiilor ratelor de producție și al fluctuațiilor calității combustibilului, eliminând riscurile de penalizare și incertitudinea operațională.
| Criterii | Scrubber umed | Filtru cu sac uscat |
|---|---|---|
| Toleranță la temperatură | Până la 260 C | Până la 130 C |
| Frecvența de înlocuire a suportului | Minimal (nici unul) | La fiecare 12-24 de luni |
| Îndepărtarea gazelor acide | Da (cu aditivi) | Nu |
| Răcire integrată | Da | Nu |
| Fiabilitate operațională | Ridicat (90% timp de funcționare) | Moderat (70-80%) |
| Consumul de apă | Moderat (reciclat) | Nune |
| Costul anual de exploatare | Inferioară (5-7K) | Mai mare (15-20K) |
Această comparație demonstrează că tehnologia de spălare umedă oferă performanțe superioare pentru aplicațiile metalurgice în care condițiile de temperatură înaltă și încărcare mare de praf sunt parametri standard de funcționare.
Alegerea corectă a echipamentului necesită o evaluare completă a condițiilor dumneavoastră specifice de operare. Inginerii au nevoie de următoarele date pentru a dezvolta propuneri precise și pentru a asigura performanțe satisfăcătoare:
Debitul volumetric al gazelor de eșapament (măsurat în metri cubi pe oră sau CFM)
Intervalul de temperatură a gazului de intrare și fluctuațiile așteptate
Concentrația de praf la intrare (grame pe metru cub sau boabe pe picior cub)
Distribuția dimensiunii particulelor de praf și analiza compoziției
Prezența și concentrația compușilor chimici (oxid de sulf, hidrogen sulfurat)
Amprenta de instalare disponibilă și înălțimea liberă
Caracteristicile calității apei și disponibilitatea la instalație
Standardele de evacuare din mediu aplicabile jurisdicției dumneavoastră
Programul de producție și procentul necesar de disponibilitate a sistemului
Furnizorii moderni oferă soluții complete și integrate care elimină complexitatea procesului dumneavoastră de achiziție. Dincolo de vasul principal de epurare, sistemele complete includ:
Conducte de intrare și ieșire proiectate cu rosturi de dilatare adecvate
Pompe de circulație centrifuge pentru funcționare industrială continuă
Duze automate pentru distribuirea uniformă a lichidului
Echipamente de colectare și manipulare a nămolului
Sisteme electrice de control cu monitorizare a temperaturii și presiunii
Cadre de suport structural concepute pentru condițiile site-ului dvs
Documentație tehnică completă și manuale operaționale
Sprijin la punere în funcțiune și instruirea personalului
Această abordare integrată simplifică achizițiile, instalarea și gestionarea continuă în comparație cu asamblarea componentelor de la mai mulți furnizori.
Implementarea cu succes depinde de planificarea și execuția corespunzătoare în timpul fazei de instalare. Locația trebuie să asigure o capacitate de fundație adecvată pentru greutatea turnului umplut, de obicei variind de la 5 la 15 tone, în funcție de dimensiunea navei. Drenajul adecvat pentru eliminarea nămolului și evacuarea apei este esențială. Conexiunile la utilitate pentru alimentarea cu energie electrică și apă trebuie confirmate înainte de sosirea echipamentului.
Alinierea verticală a structurii turnului este critică pentru o distribuție echilibrată a fluxului intern și o performanță optimă. Echipele profesionale de instalare folosesc instrumente de precizie pentru a verifica alinierea instalației în conformitate cu standardele din industrie. Conexiunile de conducte etanșate corespunzător previn ocolirea aerului și mențin eficiența colectării.
Odată operaționale, sistemele necesită un management minim practic. Operatorii trebuie să monitorizeze temperatura de intrare, menținând parametrii în cadrul specificațiilor de proiectare. Manometre urmări rezistența sistemului, oferind avertizare timpurie despre potențiale blocaje sau probleme operaționale. Nivelul apei din bazinul de colectare necesită confirmare vizuală periodică. Inspecția vizuală de bază pentru scurgeri sau modele de zgomot neobișnuit ajută la identificarea din timp a nevoilor de întreținere.
Lunar: Curățați duzele de pulverizare pentru a preveni acumularea de minerale care reduce eficiența atomizării. Inspectați rulmenții și garniturile pompei pentru orice semn de uzură.
Trimestrial: Îndepărtarea nămolului din bazinul de colectare. Eșantionați și analizați apa reciclată pentru echilibrul pH-ului și concentrația inhibitorului de coroziune. Inspectați suprafețele interioare accesibile pentru acumularea de calcar.
Anual: Inspecție profesională a suprafețelor interioare a turnului de către tehnicieni calificați. Înlocuirea garniturii pompei dacă uzura este evidentă. Analiza completă a sistemului de tratare a apei și posibila înlocuire a aditivilor chimici.
Acest program de întreținere preventivă costă de obicei o cincime din cheltuielile asociate cu reparațiile de urgență și opririle neplanificate.
Operațiunile de uscare a cocsului prezintă provocări complexe privind calitatea aerului, dincolo de simpla colectare a prafului. Evacuarea la temperatură înaltă transportă compuși organici volatili, dioxid de sulf și particule fine care amenință respectarea mediului. Un scruber umed proiectat și operat corespunzător se adresează tuturor celor trei simultan.
Reducerea particulelor de particule depășește de obicei 95% atunci când este proiectată pentru concentrații specifice de praf de intrare. Reducerea temperaturii de la intrare la ieșire ajunge la 80-100 de grade Celsius, ceea ce aduce beneficii echipamentelor din aval și reduce impactul termic asupra calității aerului local. Eficiența de îndepărtare a compușilor de sulf variază de la 60 la 80% prin dizolvare în apă reciclată, cu performanțe îmbunătățite care pot fi realizate prin dozarea aditivilor alcalini.
Modern turn de spălare a gazelor arse tehnologia încorporează reciclarea apei pentru a minimiza amprenta asupra mediului și costurile operaționale. Nămolul colectat se depune în bazin pentru îndepărtarea periodică, concentrând deșeurile într-un volum gestionabil. Multe unități trimit cu succes acest material către procesatorii de deșeuri industriale adecvate, mai degrabă decât la depozitele de gunoi, susținând principiile economiei circulare.
Calitatea evacuării apei se îmbunătățește continuu prin procesul de reciclare, pe măsură ce sedimentele se depun și solidele în suspensie scad. Evacuarea finală a apei, dacă este necesar, necesită de obicei doar ajustarea de bază a pH-ului înainte de eliberarea în mediu.
Agențiile de mediu din întreaga lume stabilesc limite specifice de descărcare pentru praf, temperatură și compuși chimici din procesele industriale. Tehnologia de spălare umedă îndeplinește sau depășește în mod constant aceste cerințe, funcționând de obicei cu o marjă de 30-40% sub pragurile de reglementare. Aceasta oferă un tampon operațional pentru variațiile ratei de producție și modificările calității combustibilului care altfel ar cauza încălcări ale conformității.
Un sistem complet integrat de epurare umedă pentru operațiuni tipice de cocsificare de dimensiuni medii necesită investiții de capital în intervalul justificat în mod obișnuit de cerințele de conformitate cu mediul și de valoarea de protecție a producției. În timp ce costul inițial al sistemului depășește alternativele simple de colectare uscată, costul total de proprietate favorizează în mod semnificativ spălarea umedă atunci când este analizat pe perioade de funcționare de 10 ani.
Factorii cheie de cost includ:
Construcția navei și componentele interne: 40-45 la sută din total
Pompare, conducte și echipamente auxiliare: 25-30 la sută
Comenzi, instrumente și electricitate: 15-20 la sută
Instalare, testare și punere în funcțiune: 10-15 la sută
Sistemele de filtrare uscată acumulează cheltuieli continue semnificative prin înlocuirea filtrului, care are loc de mai multe ori anual în aplicațiile la temperatură ridicată. Scruberele umede elimină aproape în totalitate această cheltuială recurentă. Costurile consumului de apă sunt compensate prin sisteme de reciclare care recuperează și refolosesc 80-90% din volumul circulat. Consumul de energie electrică pentru funcționarea pompei este modest în comparație cu cerințele de aer comprimat pentru curățarea filtrului uscat prin impuls.
Avantajul anual al costului de operare al spălării umede ajunge în mod obișnuit la 10.000 până la 15.000 de unități monetare în comparație cu sistemele de filtrare uscată echivalente pe o perioadă de cinci ani. Numai aceste economii justifică selecția sistemului bazată exclusiv pe analiză economică, înainte de a lua în considerare beneficiile de fiabilitate și conformitatea mediului.
Încălcările de mediu implică sancțiuni care variază de la amenzi moderate la ordine de închidere a unităților, în funcție de severitatea jurisdicției. Întreruperile producției din cauza defecțiunilor echipamentelor costă mult mai mult decât întreținerea de rutină a sistemului. Primele de asigurare reflectă fiabilitatea operațională și istoricul respectării mediului. Sistemele de curățare umedă reduc toate cele trei categorii de risc simultan, oferind protecție financiară dincolo de economiile directe ale costurilor de operare.
Consumul de apă depinde de dimensiunea sistemului și de temperatura gazului de admisie, variind de obicei între 100 și 500 de litri pe oră de funcționare. Cu toate acestea, sistemele integrate de reciclare returnează 80-90 la sută din acest volum pentru reutilizare, reducând semnificativ consumul net. Majoritatea unităților descoperă că cerințele de apă de completare sunt surprinzător de modeste, adesea mai puțin de 10-20 de litri pe oră după ce țin cont de eficiența reciclării și pierderile prin evaporare.
Funcționarea fără circulație activă de pulverizare ar duce rapid la deteriorarea sistemului din cauza contactului gazului la temperatură ridicată cu suprafețele interne uscate. Sistemele moderne includ blocări automate de oprire care încetează producția de alimentare dacă presiunea apei scade sub nivelurile minime. Această protecție previne daune catastrofale și oferă operatorilor timp să rezolve problemele de aprovizionare înainte de a reporni producția.
Ratele de acumulare a nămolului depind de concentrația de praf la intrare și de dimensiunea sistemului. Instalațiile tipice îndepărtează lunar materialul decantat, deși unele aplicații cu încărcare mare de praf necesită îndepărtarea săptămânală. Bazinele moderne de colectare încorporează fund înclinat și orificii de scurgere care facilitează golirea completă fără intrare manuală în spații înguste. Majoritatea instalațiilor contractează cu specialiști în deșeuri industriale pentru colectarea periodică și eliminarea corespunzătoare.
Apa singură oferă o capacitate limitată de îndepărtare a compușilor de sulf, de obicei eficiență de 30-40% prin dizolvare simplă. Performanța îmbunătățită care necesită o eficiență de îndepărtare de 70-80% necesită dozarea aditivilor alcalini pentru a neutraliza chimic gazele acide. Adăugarea de hidroxid de sodiu sau suspensie alcalină este o practică standard în sistemele profesionale. Echipamentul de dozare funcționează automat pe baza analizei gazului de ieșire, minimizând consumul de substanțe chimice, menținând în același timp performanța țintă.
Sistemele de epurare umedă sunt semnificativ mai puțin complexe decât configurațiile echivalente de filtrare uscată. Instruirea necesită de obicei 1-2 zile de instrucțiuni practice care acoperă funcționarea pompei, curățarea duzelor, procedurile de îndepărtare a nămolului și depanarea de bază. Majoritatea operatorilor devin rapid calificați în sarcinile de întreținere de rutină. Suportul tehnician profesionist de la furnizori este disponibil pentru inspecții anuale mai complexe sau înlocuirea componentelor.
Încărcăturile supradimensionate de praf reduc eficiența colectării moderat și accelerează acumularea de nămol, necesitând curățare mai frecventă a bazinului. Design-urile moderne încorporează o marjă de capacitate pentru a gestiona variațiile operaționale tipice fără pierderi semnificative de performanță. Cu toate acestea, funcționarea susținută peste specificațiile de proiectare va necesita în cele din urmă mărirea sistemului sau etape suplimentare de colectare pentru a menține conformitatea. Monitorizarea regulată prin măsurarea prafului la ieșire oferă o avertizare timpurie dacă devin necesare ajustări.
Sistemele de curățare umedă funcționează relativ liniștit în comparație cu colectoarele uscate cu evenimente puternice de curățare cu impulsuri. Funcționarea pompei de circulație și fluxul de gaz prin turn generează niveluri de zgomot de obicei sub 85 decibeli la distanță, îndeplinind majoritatea standardelor instalațiilor industriale. Materiale suplimentare de atenuare a sunetului pot fi încorporate dacă există constrângeri specifice de zgomot la locul de instalare.
Sistemele bine întreținute funcționează de obicei cu succes timp de 15-20 de ani înainte de a deveni necesară înlocuirea majoră a componentelor. Construcția robustă din oțel rezistă la uzura operațională atunci când întreținerea preventivă este urmată în mod constant. Capturile de pulverizare, garniturile pompelor și componentele interne neferoase pot necesita înlocuire la intervale de 7-10 ani, în funcție de calitatea apei și compoziția chimică a gazului procesat. Această durată de viață extinsă îmbunătățește semnificativ performanța economică pe termen lung în comparație cu alternativele care necesită înlocuire frecventă.
